وحدة الإضاءة الخطية التحديثية LED العالمية القابلة للتحويل RM5 بسرعة 75 وات DIP، قم بتبديل نظام التوصيل T5/T8 الموجود لديك بدون أدوات في غضون 40 ثانية إلى LED

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	Please inquiry for laterst price
تفاصيل التغليف:	حزمة Netural / OEM و ODM متوفرة
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	ل / c، / تي تي، ويسترن يونيون
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

عامل الطاقة:	>0.96	عمر:	10.000 ساعة (L80B10)
مواد الإسكان:	ألومنيوم مقذوف وفقًا لمعيار EN755	إدخال التيار المتردد:	220 ~ 240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
CCT (درجة حرارة اللون المرتبطة):	3000 ألف \| 4000 الف \| 5000 ألف \| 5700K \|6500K اختياري أو 3CCT	التوافق:	AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips إلخ
تصميم قابل للربط:	مع موصل WAGO ذو 5/7 قطب للاتصال المتعدد
إبراز:	وحدة LED بقوة 75 واط قابلة للتبديل عبر DIP , وحدة T5/T8 للتعديل الخالي من الأدوات , ضوء خطي LED عالمي لإعادة التركيب

وحدة الإضاءة الخطية العاكسة Click-fast 75W DIP قابلة للتبديل RM5 Universal LED قم بتبديل نظام التوصيل الحالي T5/T8 الخاص بك بدون أدوات في غضون 40 ثانية إلى LED

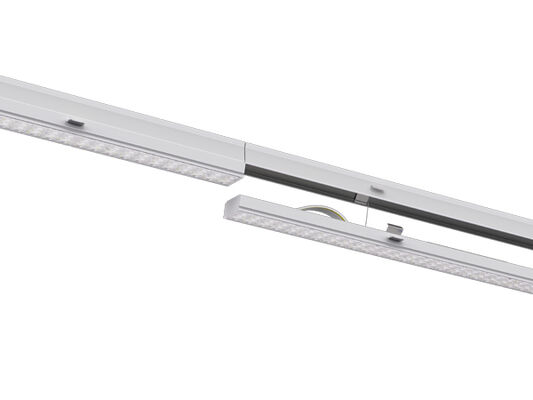

تم تطوير وحدة الإضاءة الخطية العاكسة RM5 لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية.

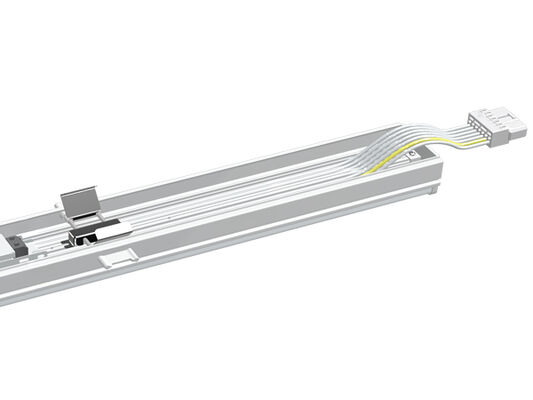

بالنسبة لتركيبات الإضاءة الفلورية التقليدية، يمكن فصل الأسلاك الأصلية في سكة التوصيل، وتم تصميم كابل الربط الداخلي داخل الوحدة من خلال موصلات WAGO.
موصلات.
يعمل مع جميع أنظمة سكك التوصيل المثبتة تقريبًا في السنوات الـ 25 الماضية، وهو حل مثالي للتبديل لاستبدال مصابيح الفلورسنت القديمة 2 × 36 واط، 1 × 58 واط و 2 × 58 واط T5/T8 مع وبدون عاكسات.
تركيب سريع، استبدال سهل بنظام التوصيل الحالي بدون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات فيزيائية على نظام التوصيل الحالي، فقط قم بالتوصيل والتشغيل.

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 0.5 واط 75 لومن مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتبديل؛
متوافق مع 95% من أنظمة التوصيل الرائدة المثبتة في السنوات الـ 25 الماضية؛
حل مثالي للتبديل لاستبدال مصابيح الفلورسنت T5/T8 الحالية 2 × 36 واط، 1 × 58 واط و 2 × 58 واط أو مصابيح LED الأنبوبية مع وبدون عاكسات؛
30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) بصريات اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات فيزيائية على نظام التوصيل الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان أمان مزدوج؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 @ 58,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

خيارات متاحة

مشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ
زوايا الشعاع: 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) بصريات اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

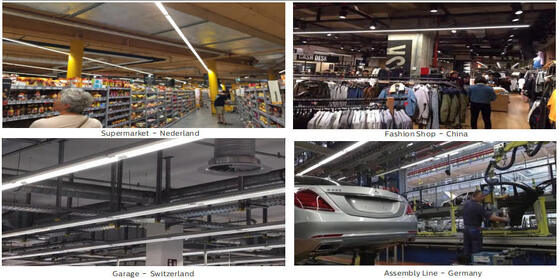

تطبيقات موصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

نظام عام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755
مادة الناشر	بولي كربونات/بولي ميثيل ميثاكريلات مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
تحكم جماعي	مفتاح طور ثلاثي اختياري، يمكن تغيير L1 /L2 /L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم المصباح المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل الحراري السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	مشغل / عدسة مفتوحة / مغلقة ببرغي
مشغل	تيار ثابت مع طاقة قابلة للتعديل عبر مفتاح DIP، مدمج في المصباح، موصل مسبقًا
تحكم في التعتيم	تشغيل/إيقاف \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (الحد الأقصى للقسم 4.0 مم²)
التركيب	استبدال مباشر

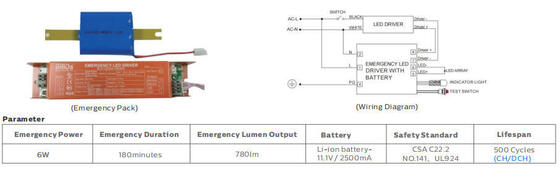

وظيفة ذكية	طوارئ

النظام الكهربائي

توصيل عبر الأسلاك	3x2.5 مم²/5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
جهد التيار الرئيسي	220~240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
عامل القدرة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	أقل من 10%
نوع الخرج	غير SELV (غير معزول)
عامل الوميض	أقل من 1%
مقياس الرؤية الوميضية (SVM)	أقل من 0.4
إدراك التأثيرات الوميضية (Pst)	أقل من 1

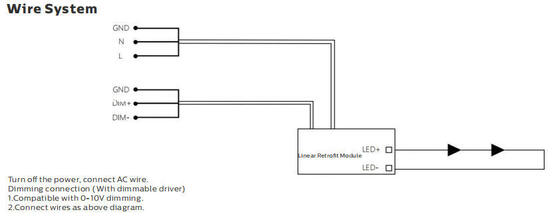

توصيل الطرف	توصيل عبر الأسلاك متضمن، موصل WAGO 5/7 قطب

طاقة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra لمؤشر تجسيد لوني أعلى متاح)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	<5 (SDCM<3 اختياري)
UGR (4 ساعات، 8 ساعات)	24.9 (عرضي) 23.4 (طولي)
زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط العمر التشغيلي المفيد للمصباح	100,000 ساعة (L80B10)
صيانة التدفق الضوئي عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160 لومن/واط (PROLine) اختياري

صندوق داخلي	وحدة الإضاءة الخطية LED العاكسة RM
الطاقة المقدرة	75 واط DIP (25~75 واط)
التدفق الضوئي عند 5000 كلفن، مؤشر تجسيد لوني >80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20 ~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40 ~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط عمر LED المفيد L90B10	≥0.96
عمر افتراضي اسمي مقدر (Tp <70 درجة مئوية)حتى 100,000 ساعة	متوسط الوقت بين الأعطال للمشغل (MTBF)
500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)	مقاومة الاهتزاز
10~500 هرتز، 5G 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z	ضوضاء صوتية
أقل من 25 ديسيبل (مسافة 30 سم، تشغيل عادي)	ضمان
5 سنوات (قابل للتمديد حتى 7 سنوات)	شهادات

شهادة عالمية

ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium	توجيهات السلامة
EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471	توجيهات EMC
EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384	توجيهات أخرى
IEC 62262 \| EN 13032-4 \| EN 62717 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11	* تحمل التدفق الضوئي، تحمل الطاقة وتحمل درجة حرارة اللون ±5%، 5000 كلفن ومؤشر تجسيد لوني >80.

* تم فحص شعاع الإضاءة، توزيع شدة الضوء وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* تفاصيل التدفقات الضوئية والطاقات للمؤشرات الفردية موضحة في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات معطاة لدرجة حرارة محيطة = 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

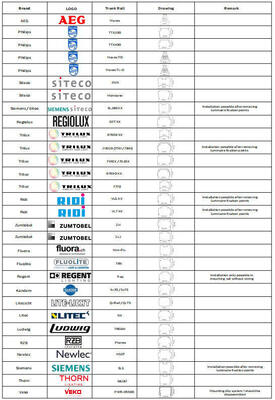

قائمة الأنظمة المتوافقة

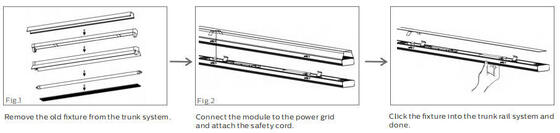

طرق التركيب

مواصفات التعبئة والتغليف

المنتج

صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون	وحدة الإضاءة الخطية LED العاكسة
لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم	تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب

يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك المصباح وفحصه بعناية، وأبلغ عن أي تلف واحفظ جميع مواد التعبئة إذا كان أي جزء قد تعرض للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!
بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدة الإضاءة الخطية العاكسة) مسموح فقط بتطبيقها في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. لا يُسمح بأي تطبيق في بيئات قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لم تعد مضمونة.

قدرات الشركة

فريق محترف:

خبرة تزيد عن 15 عامًا، مصنع خاص، فريق يضم أكثر من 10 مهندسين، قدرة إنتاجية قوية ونظام إدارة جودةعلامة تجارية موثوقة:
تعاون مستقر طويل الأمد مع عملاء أوروبا، مستودع في هولندا لخدمة أفضلمحاكاة DIALux:
يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بكمعايير الجودة:
جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س 1: ما هو الضمان لمصباح الأنبوب LED TB7؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س 2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. يتم تقديم معلومات البنك في الفاتورة الأولية.

س 3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد لوني أعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد لوني قياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س 4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات الإضاءة الكاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س 5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يُقترح الشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س 6: هل يمكننا الحصول على دعم إذا كان لدينا موقع سوق خاص بنا؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقدم اقتراحات مفيدة لإيجاد أفضل حل لك.

س 7: ما هي وظائف التعتيم المتاحة؟

ج: تتوفر وظائف DALI، PIR، تعتيم 1-10 فولت. يتوفر مستشعر ضوء النهار مدمج لخيارات التحكم الذكي.

س 8: ما هي تطبيقات مصباح الأنبوب LED TB7 الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات حظائر الحيوانات؛ أماكن غسيل السيارات؛ المواقع الداخلية والخارجية.
