Name: وحدة إضاءة خطية LED عالمية قابلة للتحويل RM5 قابلة للتحويل بسرعة 75 وات DIP مع موصل WAGO 5/7 قطب للاتصال المتعدد
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-RM075D-NN8XX-05WH-PEEUXX01
Price: قابل للتفاوض USD
Availability: InStock

منزل المنتجات حل مخصص

وحدة إضاءة خطية LED عالمية قابلة للتحويل RM5 قابلة للتحويل بسرعة 75 وات DIP مع موصل WAGO 5/7 قطب للاتصال المتعدد

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	Please inquiry for latest price
تفاصيل التغليف:	حزمة Netural / OEM و ODM متوفرة
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	ل / c، / تي تي، ويسترن يونيون
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

المصابيح:	سمد2835	ضمان:	5 سنوات (قابلة للتمديد حتى 7 سنوات)
عمر:	10.000 ساعة (L80B10)	cct:	3000 ألف \| 4000 الف \| 5000 ألف \| 5700K \|6500K اختياري أو 3CCT
سائق:	بوك/فيليبس/تريدونيك	كابل:	2.5 متر مربع
التحكم في المجموعة:	3 مراحل قابلة للتبديل اختيارية، يمكن تغيير L1 /L2 /L3 عن طريق مفتاح DIP	نوع المصباح:	الصمام للتبديل
إبراز:	وحدة LED بقوة 75 واط قابلة للتبديل عبر DIP , RM5 وحدة إعادة تجهيز LED العالمية , وحدة اتصال WAGO ذات 5/7 قطب

من خلال النقر بسرعة 75W DIP قابل للتبديل RM5 وحدات الضوء العالمية LED خطية لتحديث الضوءمع 5/7 قطب وصلة WAGO للاتصال mullt

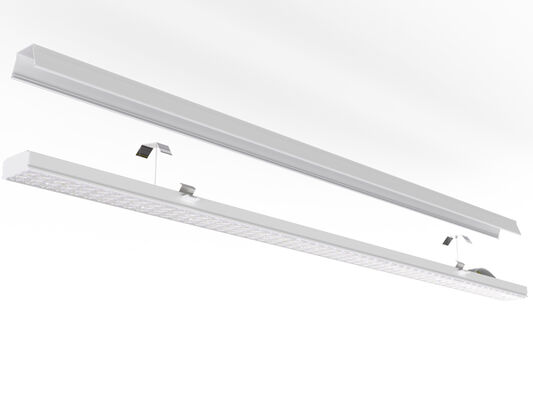

تم تطوير وحدة RM5 للترميم الخطي لاستبدال مصابيح الإضاءة الفلوريسنتية الحالية T5 / T8 على أنظمة السكك الحديدية.
بالنسبة للأضواء الفلورسنتية التقليدية ، يمكن قطع الأسلاك الأصلية في سكة الحديد الجذعية ، ويتم تصميم القابل للاتصال من خلال الكابل داخل الوحدة من خلال WAGO
الموصولات
يعمل مع جميع أنظمة السكك الحديدية التي تم تركيبها في السنوات الـ 25 الماضية، وهو حل مثالي لاستبدال الضوء الفلورسنتي القديم 2 × 36 و 1 × 58 و 2 × 58 و T5 / T8 مع و بدون عاكسات.
تثبيت سريع، استبدال سهل مع نظام الصندوق الحالي دون أدوات في غضون 40 ثانية.
أي تعديلات جسدية ليست ضرورية على نظام الجذع القائمة، مجرد وصلة وتشغيل

الميزات الرئيسية والمواصفات

مصابيح SMD2835 عالية الوضوح 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver مع DIP Switchable.
متوافق مع 95٪ من أنظمة القيادة التي تم تثبيتها في السنوات ال 25 الماضية.
الحل المثالي للتجديد اللاحق لاستبدال مصباح T5 / T8 الفلوريسنتي الحالي 2x36W و 1x58W و 2x58W أو مصباح أنبوب LED مع أو بدون عاكسات.
30/60/90/110/Double 25/25L/25R، 120 (مع غطاء جهاز الكمبيوتر) البصريات اختياري؛
حماية IP40/IK08
لا حاجة لأي تعديلات مادية على نظام التوصيل الحالي.
سلسلة السلامة محجوزة لتوفير تكاليف العمالة وضمان السلامة المزدوجة
التحكم الذكي المختلف: 1-10 فولت، دالي، مستشعر الحركة، مستشعر الضوء النهاري، زيغبي والطوارئ.
مرحلة واحدة (L/N/E) أو ثلاث مراحل (L1/L2/L3/N/FG) اختيارية.
L80/B10 @ 58.000 ساعة عمر
تخصيص متاح للمشاريع الخاصة

الخيارات المتاحة

السائق: TRIDONIC / PHILIPS / BOKE السائق غير الذاتي
أجهزة التحكم والتخفيف: 1-10 فولت، دالي، مستشعر الحركة، مستشعر الضوء النهاري، زيغبي والطوارئ
زوايا الشعاع: 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) البصريات اختياري
مرحلة واحدة (L/N/E) أو ثلاث مراحل (L1/L2/L3/N/FG) اختيارية.

التطبيقات الموصى بها

متاجر التجزئة على نطاق واسع
القاعات الصناعية
مساحات المستودعات
قاعات المصنع
تطبيقات شبه صناعية أخرى.

المواصفات التقنية

النظام العام

مواد السكن	الألومنيوم المكبّر وفقًا لمعيار EN755
مادة المنتشر	PC/PMMA المطحونة وفقًا لمعيار UNE-EN ISO 21305-1: 2020 ، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون المقصورة	الأبيض (RAL9016) ، الألوان الأخرى اختيارية
مراقبة المجموعة	3-المرحلة قابلة للتبديل اختياري، L1 / L2 / L3 يمكن أن يتم تغييرها عن طريق DIP التبديل
مصابيح LED التبديد الحراري	من خلال جسم مصباح 6063 AL بدون أجنحة ، دون سوائل موصلة. تبديد الحمل السلبي يضمن الاتصال الحراري مع وحدات LED من خلال موصلة عالية
نوع المصابيح	LED قابلة للتبادل
منفذ الضوء	مباشرة
الارتفاع الموصى به	2 - 12 متر
الصيانة	السائق / العدسة مفتوحة / إغلاق مع المسمار
السائق	تيار ثابت مع طاقة قابلة للتعديل عن طريق مفتاح DIP ، مضمن في مصباح ، سلكي مسبق
التحكم في الضبابية	تشغيل و إيقاف 1-10 فولت التخفيف DALI-2 Mesh Zigbee Casambi
تصنيف الملكية الفكرية	IP40
تقييم IK	IK08
فئة الحماية	الفئة 1
السلك المتوهج	850 درجة مئوية (أقل من 30 درجة)
دخول الكابلات	H05RN-F 3 × 2.5mm2
التثبيت	الاستبدال المباشر

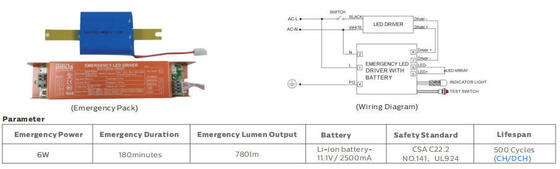

وظيفة ذكية	حالة طوارئ

النظام الكهربائي

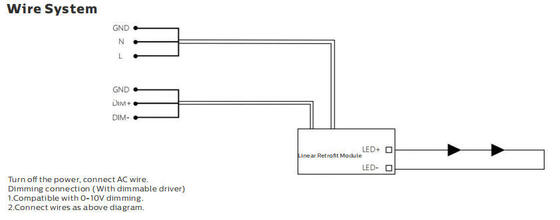

أسلاك عبر	3x2.5mm2/5x2.5mm2 + 2x1.5mm2 سلك التخفيف كدعامة
الجهد الرئيسي	220~240VAC/ 50/60Hz، 180-264VDC
عامل الطاقة (PF)	≥0.93
التشوه الهارموني الكلي (THD)	< 10%
نوع الإخراج	غير SELV (غير معزول)
عامل التلميع	< 1%
قياس الرؤية الستروبوسكوبية (SVM)	<0.4
إدراك الآثار الشريحة (Pst)	< 1

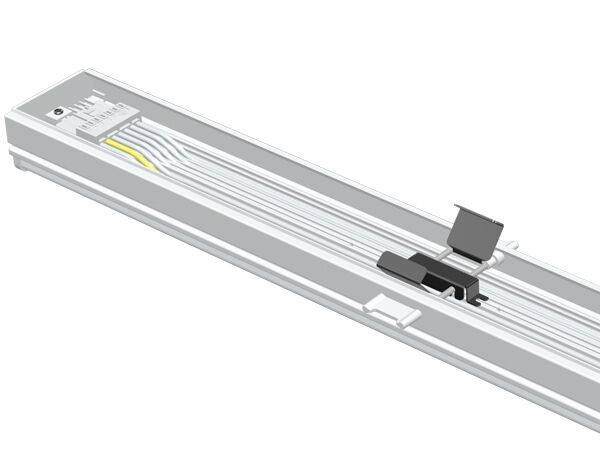

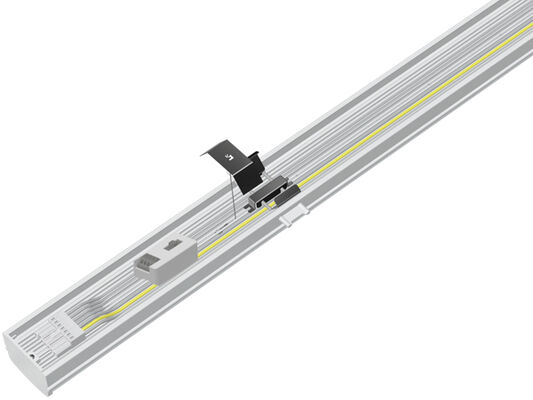

اتصال المحطة	التوصيلات المقطوعة متضمنة، رابط WAGO 5/7 قطب

طاقة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5W)
CCT (درجة حرارة اللون المرتبطة)	واحد CCT (3000K ∙ 4000K ∙ 5000K ∙ 5700K ∙ 6500K) 3 CCT اختياري (3000-4000-5000K. 3000-4500-6000K.
CRI (مؤشر تقديم الألوان)	> 80Ra للقياسية (> 90Ra لمستوى CRI أعلى متاح)
السلامة الفوتوبيولوجية	RG0 (معفاة من المخاطر)
EEC (فئة كفاءة الطاقة)	A++
SDCM (الابتعاد القياسي لمطابقة الألوان)	< 5 (SDCM < 3 اختياري)
UGR (4H، 8H)	24.9 (عبر) 23.4 (طوليا)

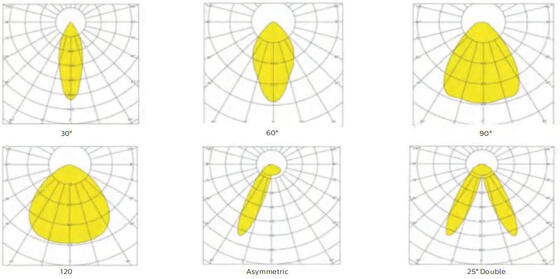

زاوية الشعاع	30 درجة 60 درجة 90 درجة 120 درجة عدم التماثل 25 درجة L عدم التماثل 25 درجة R 25 درجة مضاعفة
متوسط عمر المصابيح المفيدة	100،000 ساعة (L80B10)
صيانة الضوء في e.o.l.	> 70%
كفاءة الضوء	160LPW (PROLine) اختياري

المنتج	وحدة تعديل LED خطية RM
الطاقة المسجلة	75W DIP (25 ~ 75W)
الضوء المقدمة @ 5000K، CRI>80 (PRO)	ماكس. 12000lm

أوضاع العملية

درجة الحرارة / الرطوبة	-20~ +50°C (-4°F ~ 122°F) / 5~ 85% RH، غير مكثفة
درجة حرارة التخزين / الرطوبة	-40~ +60°C (-40°F ~ 140°F) / 5~ 85% RH، غير مكثفة
متوسط وقت استخدام المصابيح L90B10	≥0.96
العمر الاسمي (Tp <70°C)	حتى 100000 ساعة
السائق MTBF	500،000H ، MIL-HDBK-217F ((25 درجة مئوية)
مقاومة للهزات	10 ~ 500 هرتز، 5G 12 دقيقة / 1 دورة، فترة لمدة 72 دقيقة. كل على طول محاور X، Y، Z
الضوضاء الصوتية	< 25 ديسيبل (بعد 30 سم، تشغيل طبيعي)
الضمان	5 سنوات (يمكن تمديدها إلى 7 سنوات)

الشهادات

الشهادة العالمية	ENEC CE RoHS علامة D KEMA-KEUR مدرجة في القائمة SAA C-Tick RCM CB ETL/CETL DLC Premium
التوجيهات الأمنية	EN 60598-1 -- EN 60598-2-3 -- EN 62493 --
توجيهات EMC	إننا نريد أن نكون أكثر إثارة للاهتمام.
توجيهات أخرى	IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11

* تحمل التدفق الضوئي ، تحمل الطاقة وتحمل درجة حرارة اللون ± 5٪ ، 5000K و CRI > 80.
* تم فحص شعاع الإضاءة وتوزيع كثافة الضوء وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة المعايير EN13032 والمعيار LM-79.
* معلومات المنتج الحديثة وشروط الضمان العامة متوفرة على موقعنا www.DUALRAYS.com
* المعلومات التفصيلية عن تدفقات الضوء والقوى للكشف عن المؤشرات الفردية المشار إليها في ورقة بيانات المنتج.
* قد تتغير القيم بسبب إيقاف LED.
* المعلمات في ورقة البيانات المقدمة لـ Ta = 25 °C ، بناءً على 4000K / 80Ra ، 10٪ أعلى كفاءة مع 70Ra

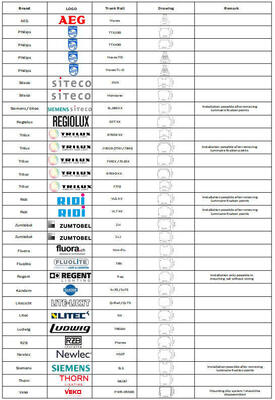

قائمة الأنظمة المتوافقة

طرق التثبيت

مواصفات التعبئة

المنتج	الصندوق الداخلي	علبة خارجية	كمية السنوات / CTN	الوحدة NW	G.W/كرتون
وحدة إعادة تثبيت LED الخطية	نيل	1500×270×320ملم	8PCS	2.3 كجم	21.8 كجم

تعليمات التثبيت والسلامة

لتجنب الصدمة الكهربائية، تأكد من إغلاق إمدادات الطاقة قبل التثبيت
يجب أن يتم تركيب المصباح وتشغيله من قبل كهربائي أو فني مؤهل وفقًا للقانون الوطني للكهرباء والقوانين المحلية المقابلة
فك العبوة وفحص المصباح بعناية، وأبلغ عن أي تلف وحفظ جميع مواد التعبئة إذا كان أي جزء قد تلف أثناء النقل
إذا كان المصباح تالفاً، فلا تستخدمه!

بيان المصنع

وفقًا للمعايير الدولية لمصابيح LED،تدعي DUALRAYS رسمياً أن منتجات سلسلة DUALRAYS LED Linear Light (Linear Retrofit Module) مسموح بها فقط بتطبيقها على بيئة محايدة داخلية أو شبه خارجية. تضمن دوالرايس ضمان كامل للمنتجات. أي تطبيق بيئة صعبة بما في ذلك درجة حرارة عالية / منخفضة، الرطوبة العالية، الملوحة العالية، عالية الأمونيا الخغير مسموح به بدون تأكيد رسمي من المصنعإذا حدث أي خطأ في التطبيق، سياسة الضمان لم تعد مضمونة.

قدرات الشركة

فريق محترف:خبرة > 15 سنة، مصنع خاص، > 10 فريق المهندسين، القدرة الإنتاجية القوية ونظام إدارة مراقبة الجودة
العلامة التجارية الموثوق بها:تأسيس تعاون مستقر طويل الأجل مع العملاء الأوروبيين، مستودع في هولندا لتحسين الخدمة
محاكاة " ديالكس "فريقنا الهندسي يوفر خدمات المحاكاة بناء على معايير تطبيقك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE و RoHS مع شهادات TUV و ENEC و VDE و SAA و C-Tick و LM79 و LM80

معلومات الشحن

بالنسبة للطلبات الصغيرة ، يوصى بالشحن السريع. بالنسبة للطلبات الكبيرة ، فإن الشحن البحري أو القطاري (مقصد أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول.نقترح الشحن الجوي إلى المطار بالإضافة إلى شريكنا في الشحن.

الأسئلة الشائعة

س1: ما هو الضمان للضوء الأنبوبي لـ TB7 ؟

RE: 5 سنوات من الضمان. إذا حدثت أي مشاكل نوعية من جانبنا خلال هذه الفترة، فإننا سوف تغطي تكاليف الشحن والاستبدال.

س2: ما هي طرق الدفع التي تقبلونها؟

RE: نقبل طرق دفع متعددة بما في ذلك Western Union و PayPal و T / T و L / C. الدفع القياسي للطلبات الكبيرة هو T / T: 30٪ مقدماً ، 70٪ رصيد قبل الشحن. المعلومات المصرفية المقدمة في PI.

السؤال 3: ما هو CRI؟

RE: CRI (مؤشر تقديم الألوان) يشير إلى مدى دقة ظهور الألوان تحت الضوء. يوفر CRI أعلى دقة ألوان أفضل بتكلفة أعلى. CRI القياسي هو > 80Ra ،مع 90Ra متوفرة بتكلفة أعلى.

السؤال 4: هل يمكنني شراء المساكن بشكل منفصل فقط؟

RE: نحن نقدم فقط مصابيح كاملة ، ولكن خيارات SKD / CKD (Semi-Knocked Down / Completely Knocked Down) متاحة.

س5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

RE: بالنسبة للطلبات الصغيرة ، يوصى بالشحن السريع. بالنسبة للطلبات الكبيرة ، الشحن البحري أو القطاري (الجهة المقصودة في أوروبا) هو الأكثر فعالية من حيث التكلفة. بالنسبة للطلبات العاجلة ، يوصى بالشحن السريع.يتم اقتراح الشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س6: هل يمكننا الحصول على الدعم إذا كان لدينا موقعنا في السوق؟

RE: يرجى إبلاغنا بتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقترح اقتراحات مفيدة للعثور على أفضل حل لك.

السؤال 7: ما هي وظائف الضباب المتاحة؟

RE: DALI، PIR، 1-10V التخفيف المتاحة.

السؤال 8: ما هي التطبيقات التي يستخدمها ضوء الأنبوبي من نوع TB7؟

RE: التطبيقات تشمل: بديل لـ NCF الفلورسنت ؛ مصانع معالجة الأغذية ؛ المنشآت الكيميائية ؛ المستودعات المستقرة للحيوانات ؛ غسالات السيارات ؛ المواقع الخارجية والداخلية.
