Name: وحدة إضاءة خطية LED عالمية قابلة للتحويل بقدرة 75 واط DIP قابلة للتحويل RM5 مع بصريات 30 درجة / 60 درجة / 90 درجة / 110 درجة / مزدوجة 25 درجة / 25 درجة L / 25 درجة R اختيارية
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-RM075D-NN8XX-05WH-PEEUXX01
Price: قابل للتفاوض USD
Availability: InStock

منزل المنتجات حل مخصص

وحدة إضاءة خطية LED عالمية قابلة للتحويل بقدرة 75 واط DIP قابلة للتحويل RM5 مع بصريات 30 درجة / 60 درجة / 90 درجة / 110 درجة / مزدوجة 25 درجة / 25 درجة L / 25 درجة R اختيارية

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حزمة Netural / حزمة OEM و ODM متاحة
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

القوة الكهربائية:	75 واط تراجع (25 ~ 75 واط)	ضمان:	5 سنوات (قابلة للتمديد حتى 7 سنوات)
سائق:	سائق TRIDONIC / PHILIPS / BOKE غير SELV	نوع المصباح:	الصمام للتبديل
البعد:	5 قدم	التحكم في المجموعة:	3 مراحل قابلة للتبديل اختيارية، يمكن تغيير L1 /L2 /L3 عن طريق مفتاح DIP
من خلال الأسلاك:	3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 سلك يعتم كحامل	دخول الكابل:	H05RN-F 32.5 مم2 \| H05RN-F 52.5 مم2 (القسم الأقصى 4.0 مم2)
إبراز:	وحدة LED بقوة 75 واط قابلة للتبديل عبر DIP , وحدة LED الخطية العالمية للتحديث , وحدة LED بصريات اختيارية

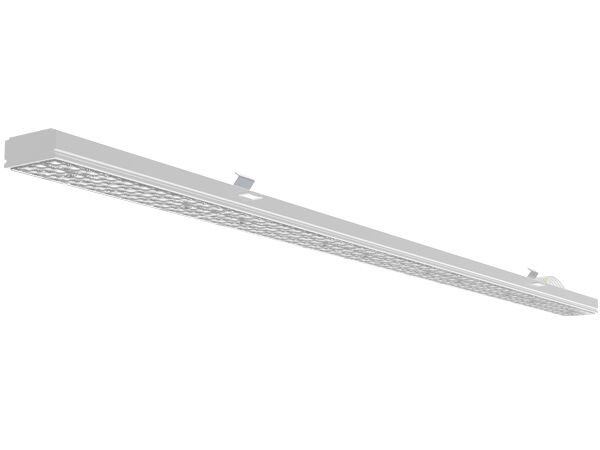

وحدة الإضاءة الخطية العاكسة LED Click-fast 75W DIP قابلة للتبديل RM5 عالمية مع بصريات اختيارية 30 درجة/60 درجة/90 درجة/110 درجة/مزدوجة 25 درجة/25 درجة يسار/25 درجة يمين

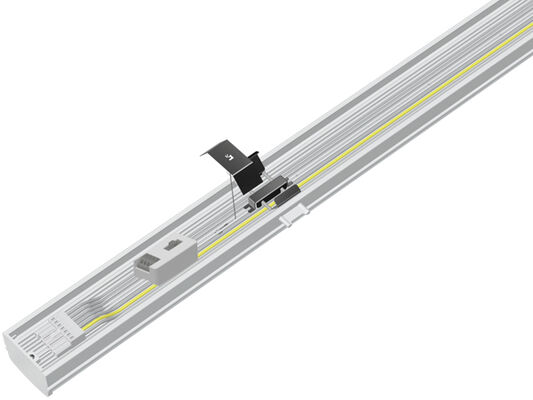

تم تطوير وحدة الإضاءة الخطية العاكسة RM5 لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية.

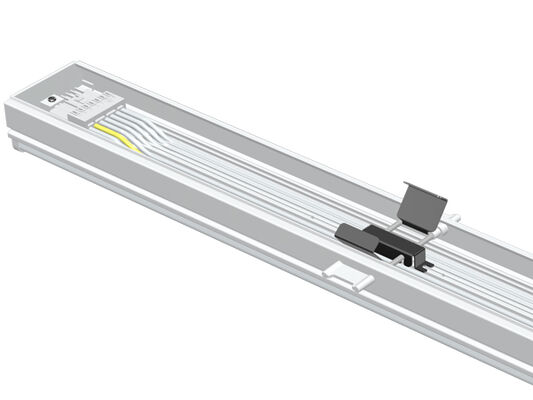

بالنسبة لتركيبات الإضاءة الفلورية التقليدية، يمكن تثبيت الأسلاك الأصلية في سكة التوصيل، وتم تصميم كابل التوصيل داخل الوحدة عبر موصلات WAGO.
موصلات.
تعمل مع جميع أنظمة السكك الحديدية المستخدمة في الـ 25 عامًا الماضية تقريبًا، وهي حل مثالي للعكس لاستبدال مصابيح الفلورسنت القديمة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط T5/T8 مع وبدون عاكسات.
تركيب سريع، استبدال سهل مع نظام السكك الحديدية الحالي بدون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات فيزيائية على نظام السكك الحديدية الحالي، فقط قم بالتوصيل والتشغيل.

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 0.5 واط 75 لومن مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتبديل؛
متوافق مع 95% من أنظمة السكك الحديدية الرائدة المثبتة في الـ 25 عامًا الماضية؛
حل مثالي للعكس لاستبدال مصابيح الفلورسنت T5/T8 الحالية 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط أو مصابيح LED مع وبدون عاكسات؛
30/60/90/110/مزدوج 25/25 يسار/25 يمين، 120 (مع غطاء PC) بصريات اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات فيزيائية على نظام السكك الحديدية الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان سلامة مزدوجة؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 @ 100,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

الخيارات المتاحة

المشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ
زوايا الشعاع: 30/60/90/110/مزدوج 25/25 يسار/25 يمين، 120 (مع غطاء PC) بصريات اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

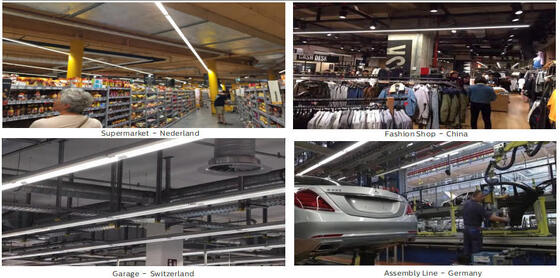

التطبيقات الموصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

النظام العام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755

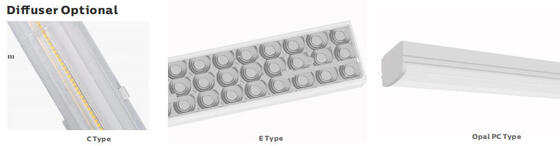

مادة الناشر	PC/PMMA مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
التحكم الجماعي	مفتاح طور ثلاثي اختياري، يمكن تغيير L1 /L2 /L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم المصباح المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	المشغل / فتح / إغلاق العدسة بالبرغي
المشغل	تيار ثابت مع طاقة قابلة للتعديل عبر مفتاح DIP، مدمج في المصباح، موصل مسبقًا
التحكم في التعتيم	تشغيل/إيقاف \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (القسم الأقصى 4.0 مم²)
التركيب	استبدال مباشر

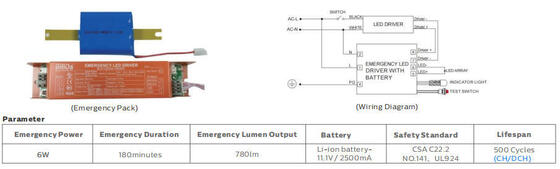

وظيفة ذكية	الطوارئ

النظام الكهربائي

التوصيل عبر الأسلاك	3x2.5 مم²/5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
جهد التيار الرئيسي	220~240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
عامل القدرة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	أقل من 10%
نوع الإخراج	غير SELV (غير معزول)
عامل الوميض	أقل من 1%
مقياس الرؤية الوميضية (SVM)	أقل من 0.4
إدراك التأثيرات الوميضية (Pst)	أقل من 1
توصيل الطرف	توصيل سلكي حلقي متضمن، موصل WAGO 5/7 قطب

طاقة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra لمؤشر تجسيد اللون أعلى متاح)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	أقل من 5 (SDCMأقل من 3 اختياري)
UGR (4 ساعات، 8 ساعات)	24.9 (عرضي) 23.4 (طولي)

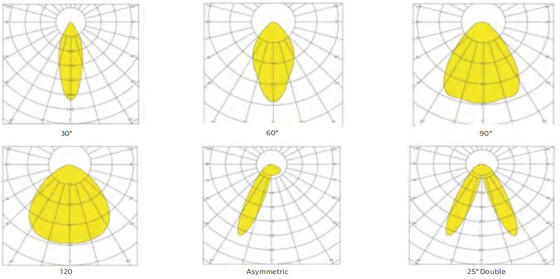

زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط عمر المصباح المفيد	100,000 ساعة (L80B10)
صيانة التدفق الضوئي عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160 لومن/واط (PROLine) اختياري

المنتج	وحدة الإضاءة الخطية العاكسة LED
الطاقة المقدرة	75 واط DIP (25~75 واط)
التدفق الضوئي عند 5000 كلفن، مؤشر تجسيد اللون >80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20 ~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40 ~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط عمر LED المفيد L90B10	≥0.96
عمر التشغيل الاسمي المقدر (Tp<70 درجة مئوية)	حتى 100,000 ساعة
متوسط الوقت بين الأعطال للمشغل (MTBF)	500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)
مقاومة الاهتزاز	10~500 هرتز، 5 جرام 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z
ضوضاء صوتية	أقل من 25 ديسيبل (مسافة 30 سم، تشغيل عادي)
الضمان	5 سنوات (قابل للتمديد حتى 7 سنوات)

الشهادات

شهادة عالمية	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
توجيهات السلامة	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
توجيهات EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
توجيهات أخرى	IEC 62262 \| EN 13032-4 \| EN 62717 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تحمل التدفق الضوئي، تحمل الطاقة وتحمل درجة حرارة اللون ±5%، 5000 كلفن ومؤشر تجسيد اللون >80.
* يتم فحص شعاع الإضاءة وتوزيع شدة الضوء وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* تفاصيل التدفقات الضوئية والطاقات للمؤشرات الفردية المشار إليها في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات معطاة لدرجة حرارة محيطة = 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

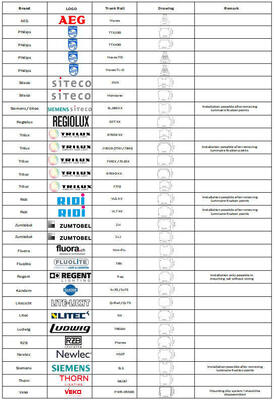

قائمة الأنظمة المتوافقة

طرق التركيب

مواصفات التعبئة والتغليف

المنتج	صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون
وحدة الإضاءة الخطية العاكسة LED	لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم

تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب
يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك وتفحص المصباح بعناية، وأبلغ عن أي ضرر واحتفظ بجميع مواد التعبئة إذا كان أي جزء قد تعرض للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!

بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدة الإضاءة الخطية العاكسة) مسموح لها فقط بالتطبيق في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. لا يُسمح بأي تطبيق في بيئات قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لم تعد مضمونة.

قدرات الشركة

فريق محترف:خبرة تزيد عن 15 عامًا، مصنع خاص، فريق يضم أكثر من 10 مهندسين، قدرة إنتاجية قوية ونظام إدارة جودة
علامة تجارية موثوقة:تعاون مستقر طويل الأمد مع عملاء أوروبا، مستودع في هولندا لخدمة أفضل
محاكاة DIALux:يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80

معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س 1: ما هو الضمان لمصباح الأنبوب LED TB7؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س 2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. يتم تقديم معلومات البنك في الفاتورة الأولية.

س 3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد اللون الأعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد اللون القياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س 4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات مصابيح كاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س 5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يُقترح الشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س 6: هل يمكننا الحصول على دعم إذا كان لدينا موقعنا الخاص في السوق؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقترح اقتراحات مفيدة لإيجاد أفضل حل لك.

س 7: ما هي وظائف التعتيم المتاحة؟

ج: يتوفر تعتيم DALI، PIR، 1-10 فولت. يتوفر مستشعر ضوء النهار مدمج لخيارات التحكم الذكي.

س 8: ما هي تطبيقات مصباح الأنبوب LED TB7 الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات حظائر الحيوانات؛ أماكن غسيل السيارات؛ المواقع الخارجية والداخلية.
