Name: ضوء سريع النقر 75W DIP قابل للتبديل RM5 وحدات الضوء العالمية LED خطية مع 160LPW مع 5/7 قطب WAGO
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-RM075D-NN8XX-05WH-PEEUXX01
Price: قابل للتفاوض USD
Availability: InStock

منزل المنتجات حل مخصص

ضوء سريع النقر 75W DIP قابل للتبديل RM5 وحدات الضوء العالمية LED خطية مع 160LPW مع 5/7 قطب WAGO

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	OEM/ODM/OBM Pakcgae أو حزمة محايدة اختيارية
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	الاعتماد المستندي، تي/تي
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

القوة الكهربائية:	75 واط تراجع (25 ~ 75 واط)	من خلال الأسلاك:	3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 سلك يعتم كحامل
الجهد الرئيسي:	220 ~ 240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر	ضمان:	5 سنوات (قابلة للتمديد حتى 7 سنوات)
التوافق:	AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips إلخ	لون:	RAL9003
التحكم في المجموعة:	3 مراحل قابلة للتبديل اختيارية، يمكن تغيير L1 /L2 /L3 عن طريق مفتاح DIP	نوع المصباح:	الصمام للتبديل
إبراز:	وحدة إضاءة LED بقوة 75 واط , وحدة LED قابلة للتبديل DIP , وحدة اتصال WAGO ذات 5/7 قطب

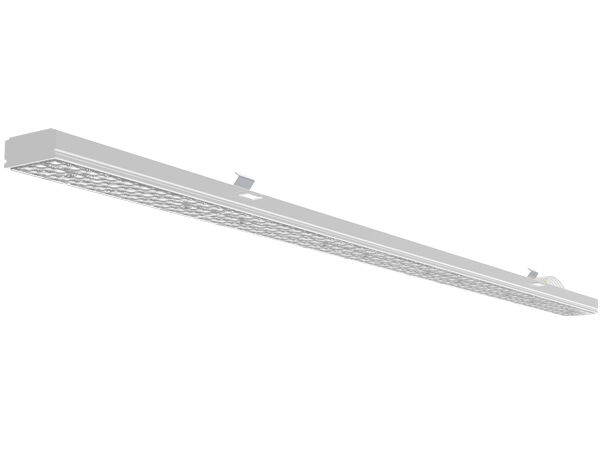

وحدة الإضاءة الخطية LED من كليك-فاست 75 واط قابلة للتبديل عبر DIP RM5 عالمية مع 160LPW مع موصل WAGO بـ 5/7 سن لربط متعدد

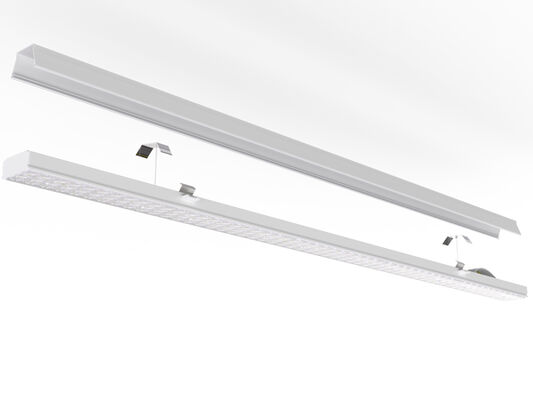

تم تطوير وحدة الإضاءة الخطية RM5 البديلة لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية.

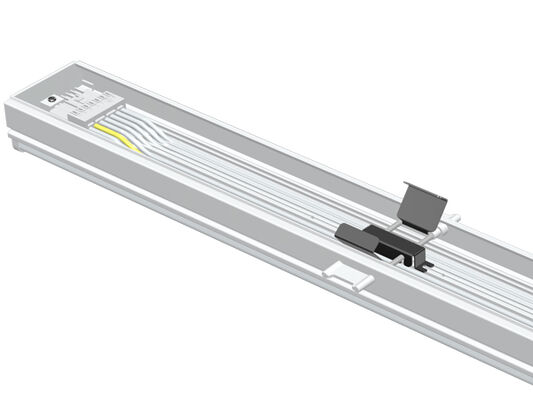

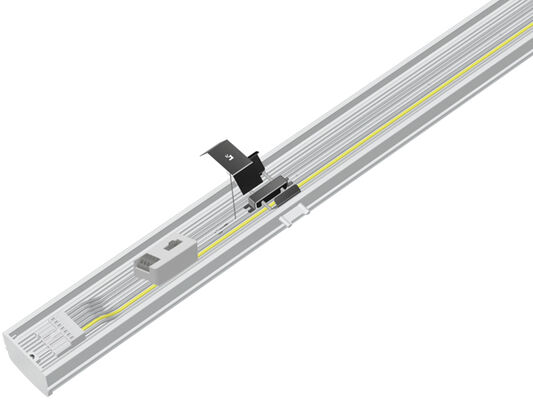

بالنسبة لتركيبات الإضاءة الفلورية التقليدية، يمكن تثبيت الأسلاك الأصلية في سكة التوصيل، وتم تصميم الكابل القابل للربط داخل الوحدة عبر موصلات WAGO.
موصلات.
تعمل مع جميع أنظمة السكك الحديدية المستخدمة في الـ 25 عامًا الماضية تقريبًا، وهي حل بديل مثالي لاستبدال مصابيح الفلورسنت T5/T8 القديمة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط مع وبدون عاكسات.
تركيب سريع، استبدال سهل مع نظام السكك الحديدية الحالي بدون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات فيزيائية على نظام السكك الحديدية الحالي، فقط قم بالتوصيل والتشغيل.

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 بقوة 0.5 واط 75 لومن، مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتبديل؛
متوافق مع 95% من أنظمة السكك الحديدية الرائدة المستخدمة في الـ 25 عامًا الماضية؛
حل بديل مثالي لاستبدال مصابيح الفلورسنت T5/T8 الحالية بقوة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط أو مصابيح LED الأنبوبية مع وبدون عاكسات؛

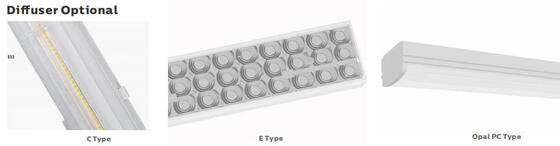

خيارات بصريات 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات فيزيائية على نظام السكك الحديدية الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان أمان مزدوج؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 عند 58,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

الخيارات المتاحة

المشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ
زوايا الشعاع: بصريات 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

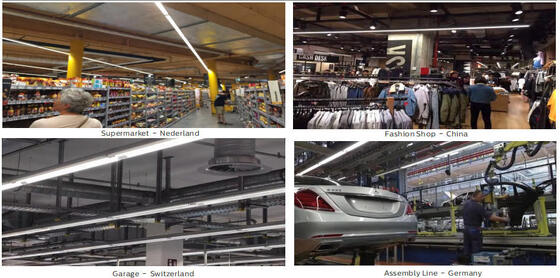

التطبيقات الموصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

النظام العام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755
مادة الناشر	PC/PMMA مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
التحكم الجماعي	مفتاح تبديل ثلاثي الأطوار اختياري، يمكن تغيير L1 /L2 /L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم المصباح المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل الحراري السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	المشغل / العدسة مفتوحة / مغلقة ببرغي
المشغل	تيار ثابت مع قابلية تعديل الطاقة عبر مفتاح DIP، مدمج في المصباح، موصل مسبقًا
التحكم في التعتيم	تشغيل/إيقاف \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (القسم الأقصى 4.0 مم²)
التركيب	استبدال مباشر

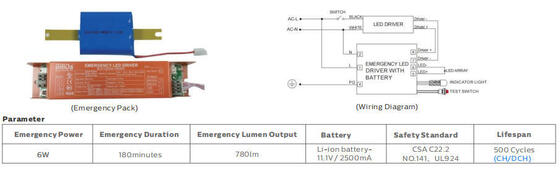

وظيفة ذكية	الطوارئ

النظام الكهربائي

التوصيل عبر الأسلاك	3x2.5 مم² / 5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
جهد التيار الرئيسي	220~240 فولت تيار متردد / 50/60 هرتز، 180-264 فولت تيار مستمر
عامل القدرة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	أقل من 10%
نوع الخرج	غير SELV (غير معزول)
عامل الوميض	أقل من 1%
مقياس الرؤية الوميضية (SVM)	أقل من 0.4
إدراك التأثيرات الوميضية (Pst)	أقل من 1

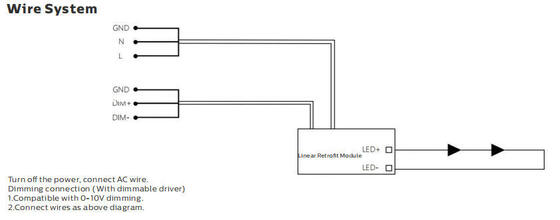

توصيل الطرف	تضمين توصيل الأسلاك المتعرجة، موصل WAGO بـ 5/7 سن

قوة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra متاح بتكلفة أعلى)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	أقل من 5 (SDCMأقل من 3 اختياري)
UGR (4H, 8H)	24.9 (عرضي) 23.4 (طولي)

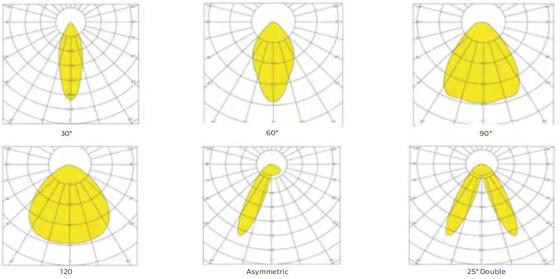

زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط عمر المصباح المفيد	100,000 ساعة (L80B10)
الحفاظ على اللومن عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160LPW (PROLine) اختياري

المنتج	وحدة الإضاءة الخطية LED البديلة
الطاقة المقدرة	75 واط DIP (25~75 واط)
لومن مُسلم عند 5000 كلفن، CRI>80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20 ~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40 ~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط عمر LED المفيد L90B10	≥0.96
عمر افتراضي اسمي مقدر (Tp<70 درجة مئوية)	حتى 100,000 ساعة
متوسط الوقت بين الأعطال للمشغل (MTBF)	500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)
مقاومة الاهتزاز	10~500 هرتز، 5G 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z
ضوضاء صوتية	أقل من 25 ديسيبل (مسافة 30 سم، تشغيل عادي)
الضمان	5 سنوات (قابل للتمديد حتى 7 سنوات)

الشهادات

شهادة عالمية	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
توجيهات السلامة	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
توجيهات EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
توجيهات أخرى	IEC 62262 \| EN 13032-4 \| EN 62471 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تحمل التدفق الضوئي، تحمل الطاقة، وتحمل درجة حرارة اللون ±5%، 5000 كلفن و CRI>80.
* تم فحص شعاع الإضاءة، وتوزيع شدة الضوء، وكفاءة الإضاءة وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* تفاصيل حول التدفقات الضوئية والطاقات للمؤشرات الفردية موضحة في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات معطاة لدرجة حرارة محيطة 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

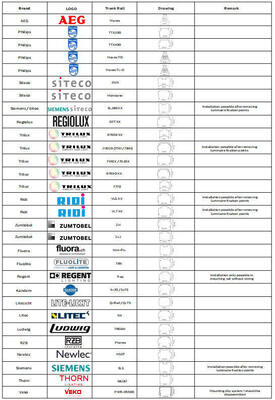

قائمة الأنظمة المتوافقة

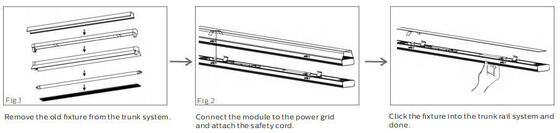

طرق التركيب

مواصفات التعبئة

المنتج	صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون
وحدة الإضاءة الخطية LED البديلة	لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم

تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب
يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك وتفحص المصباح بعناية، وأبلغ عن أي تلف واحفظ جميع مواد التعبئة إذا كان أي جزء قد تعرض للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!

بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدة الإضاءة الخطية البديلة) مسموح بتطبيقها فقط في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. أي تطبيق في بيئة قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، غير مسموح به دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لن تكون مضمونة.

قدرات الشركة

فريق محترف:خبرة تزيد عن 15 عامًا، مصنع خاص، فريق يضم أكثر من 10 مهندسين، قدرة إنتاجية قوية ونظام إدارة جودة
علامة تجارية موثوقة:تعاون مستقر طويل الأمد مع عملاء أوروبا، مستودع في هولندا لخدمة أفضل
محاكاة DIALux:يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80

معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س1: ما هو ضمان مصباح الأنبوب LED TB7؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. يتم تقديم معلومات البنك في PI.

س3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد اللون الأعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد اللون القياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات الإضاءة الكاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يوصى بالشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س6: هل يمكننا الحصول على دعم إذا كان لدينا موقع سوق خاص بنا؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقدم اقتراحات مفيدة لإيجاد أفضل حل لك.

س7: ما هي وظائف التعتيم المتاحة؟

ج: تتوفر وظائف DALI، PIR، 1-10V للتعتيم. يتوفر مستشعر ضوء النهار المدمج لخيارات التحكم الذكي.

س8: ما هي تطبيقات مصباح الأنبوب LED TB7 الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات المزارع الحيوانية؛ أماكن غسيل السيارات؛ المواقع الخارجية والداخلية.
