وحدة الإضاءة الخطية LED العالمية القابلة للتحويل بقدرة 75 وات DIP بسرعة النقر مع 160LPW لتحل محل تركيبات الإضاءة الفلورية T5/T8 الموجودة على أنظمة السكك الحديدية

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	OEM/ODM/OBM Pakcgae أو حزمة محايدة اختيارية
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

زاوية الشعاع:	30°/60°/90°/110°/مزدوج 25°/25° L/25° R اختياري	متوسط العمر المفيد لوحدة الإنارة:	10.000 ساعة (L80B10)
الجهد الرئيسي:	220 ~ 240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر	فئة الحماية:	الصف الأول
IP (تصنيف حماية الدخول):	IP40	تصميم قابل للربط مع:	موصل WAGO ذو 5/7 قطب للاتصال المتعدد
انقر فوق تصميم:	قم بتحويل نظام التوصيل T5/T8 الموجود لديك بدون أدوات في غضون 40 ثانية إلى LED	قائمة الأنظمة المتوافقة:	AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips إلخ
إبراز:	وحدة LED بقوة 75 واط قابلة للتبديل عبر DIP , وحدة LED استبدالية بقوة 160 لومن/واط , وحدة LED استبدالية للسكك الحديدية T5/T8

وحدة LED خطية قابلة للتحويل عبر مفتاح DIP بقوة 75 واط من Click-fast مع 160LPW لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية

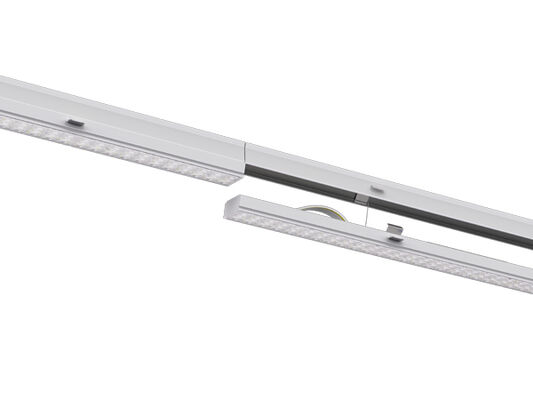

تم تطوير وحدة التحديث الخطي RM5 لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية.

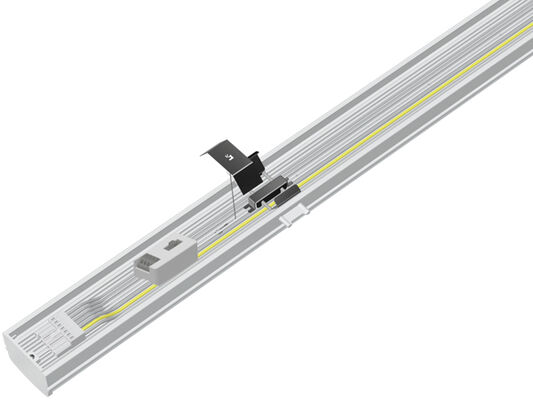

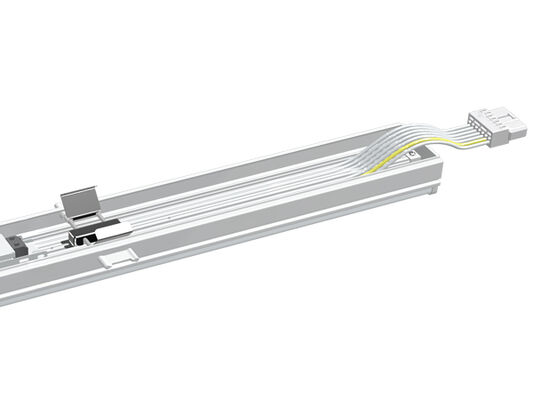

بالنسبة لتركيبات الإضاءة الفلورية التقليدية، يمكن فصل الأسلاك الأصلية في السكك الحديدية الرئيسية، وتم تصميم كابل التوصيل داخل الوحدة عبر موصلات WAGO.
موصلات.
يعمل مع جميع أنظمة السكك الحديدية الرئيسية المثبتة في الـ 25 عامًا الماضية تقريبًا، وهو حل تحديث مثالي لاستبدال مصابيح الفلورسنت T5/T8 القديمة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط مع وبدون عاكسات.
تركيب سريع، استبدال سهل بالنظام الحالي دون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات مادية على نظام السكك الحديدية الحالي، فقط قم بالتوصيل والتشغيل

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 بقوة 0.5 واط 75 لومن مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتحويل؛
متوافق مع 95% من أنظمة السكك الحديدية الرائدة المثبتة في الـ 25 عامًا الماضية؛
حل تحديث مثالي لاستبدال مصابيح الفلورسنت T5/T8 الحالية بقوة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط أو أنابيب LED مع وبدون عاكسات؛
30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) بصريات اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات مادية على نظام السكك الحديدية الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان أمان مزدوج؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 @ 58,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

الخيارات المتاحة

المشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ
زوايا الشعاع: 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) بصريات اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

التطبيقات الموصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

النظام العام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755
مادة الناشر	PC/PMMA مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
التحكم الجماعي	طور ثلاثي قابل للتحويل اختياريًا، يمكن تغيير L1 /L2 /L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم المصباح المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل الحراري السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	المشغل / العدسة مفتوحة / مغلقة ببرغي
المشغل	تيار ثابت مع قابلية تعديل الطاقة عبر مفتاح DIP، مدمج في المصباح، موصل مسبقًا
التحكم في التعتيم	إيقاف/تشغيل \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (القسم الأقصى 4.0 مم²)
التركيب	استبدال مباشر

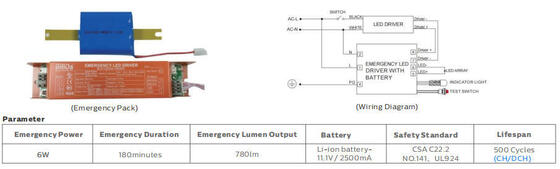

وظيفة ذكية	الطوارئ

النظام الكهربائي

التوصيل عبر الأسلاك	3x2.5 مم²/5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
جهد التيار الرئيسي	220~240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
عامل القدرة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	＜10%
نوع الخرج	غير SELV (غير معزول)
عامل الوميض	＜1%
مقياس الرؤية الوميضية (SVM)	＜0.4
إدراك التأثيرات الوميضية (Pst)	＜1
توصيل الطرف	توصيل سلكي متدفق متضمن، موصل WAGO 5/7 قطب

قوة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra لمؤشر تجسيد لوني أعلى متاح)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	＜5 (SDCM<3 اختياري)
الوهج الموحد (UGR) (4 ساعات، 8 ساعات)	24.9 (عرضي) 23.4 (طولي)
زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط العمر التشغيلي المفيد للمصباح	100,000 ساعة (L80B10)
الحفاظ على التدفق الضوئي عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160LPW (PROLine) اختياري

المنتج	وحدة تحديث LED خطية RM
الطاقة المقدرة	75 واط DIP (25~75 واط)
التدفق الضوئي المُسلم @ 5000 كلفن، CRI>80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط وقت تشغيل LED المفيد L90B10	≥0.96
عمر افتراضي اسمي مقدر (Tp <70 درجة مئوية)	حتى 100,000 ساعة
متوسط وقت تعطل المشغل (MTBF)	500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)
مقاومة الاهتزاز	10~500 هرتز، 5G 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z
ضوضاء صوتية	＜25 ديسيبل (مسافة 30 سم، تشغيل عادي)
الضمان	5 سنوات (قابل للتمديد حتى 7 سنوات)

الشهادات

شهادة عالمية	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
توجيهات السلامة	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
توجيهات EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
توجيهات أخرى	IEC 62262 \| EN 13032-4 \| EN 62471 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تحمل التدفق الضوئي، تحمل الطاقة وتحمل درجة حرارة اللون ±5%، 5000 كلفن و CRI>80.
* تم فحص شعاع الإضاءة، توزيع شدة الضوء وكفاءة الإضاءة وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* تفاصيل التدفقات الضوئية والطاقات للمؤشرات الفردية موضحة في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات معطاة لدرجة حرارة محيطة تبلغ 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

قائمة الأنظمة المتوافقة

طرق التركيب

مواصفات التعبئة والتغليف

المنتج	صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون
وحدة تحديث LED خطية	لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم

تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب
يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك المصباح وفحصه بعناية، وأبلغ عن أي ضرر واحتفظ بجميع مواد التعبئة إذا تعرض أي جزء للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!

بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدات التحديث الخطية) مسموح فقط بتطبيقها في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. أي تطبيق في بيئة قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، غير مسموح به دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لم تعد مضمونة.

قدرات الشركة

فريق محترف:>15 عامًا من الخبرة، مصنع خاص، >10 مهندسين، قدرة إنتاجية قوية ونظام إدارة مراقبة الجودة
علامة تجارية موثوقة:تعاون طويل الأمد ومستقر مع عملاء أوروبا، مستودع في هولندا لخدمة أفضل
محاكاة DIALux:يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80

معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س 1: ما هو الضمان لمصباح الأنبوب LED TB7؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س 2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. معلومات البنك مقدمة في الفاتورة الأولية.

س 3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد لوني أعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد لوني قياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س 4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات الإضاءة الكاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س 5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يوصى بالشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س 6: هل يمكننا الحصول على دعم إذا كان لدينا موقع سوق خاص بنا؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقترح اقتراحات مفيدة لإيجاد أفضل حل لك.

س 7: ما هي وظائف التعتيم المتاحة؟

ج: تتوفر وظائف DALI، PIR، تعتيم 1-10 فولت. يتوفر مستشعر ضوء النهار مدمج لخيارات التحكم الذكي.

س 8: ما هي تطبيقات مصباح الأنبوب LED TB7 الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات المزارع الحيوانية؛ أماكن غسيل السيارات؛ المواقع الخارجية والداخلية.
