تم تطوير وحدة التعديل الخطي القابلة للتحويل بقدرة 75 وات DIP بسرعة النقر لتحل محل تركيبات الإضاءة الفلورية T5/T8 الموجودة على أنظمة السكك الحديدية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Dualrays
إصدار الشهادات:	CE, Rohs,
رقم الموديل:	DR-ULM075-DE5C
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	OEM/ODM/OBM Pakcgae أو حزمة محايدة اختيارية
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

القوة المقدرة:	75 واط تراجع (25 ~ 75 واط)	الجهد الرئيسي:	220 ~ 240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
كفاءة الإنارة:	160 لومن/ث	عامل الطاقة:	PF> 0.96
عمر:	10.000 ساعة (L80B10)	CCT (درجة حرارة اللون المرتبطة):	3000 ألف \| 4000 الف \| 5000 ألف \| 5700K \|6500K اختياري أو 3CCT
الارتفاع المثبت الموصى به:	2 - 12 متر	قائمة الأنظمة المتوافقة:	AEG Fluora Fluolite Kandem Lite Licht Regiolux Zumtobel Philips إلخ
إبراز:	وحدة قابلة للتبديل DIP بقدرة 75 واط , وحدة استبدال فلورسنت T5/T8 , وحدة استبدال إضاءة السكك الحديدية الخطية

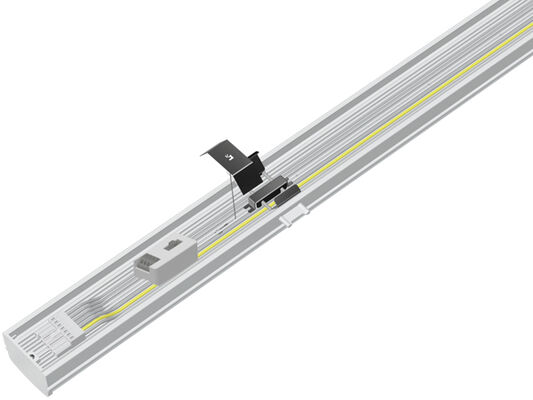

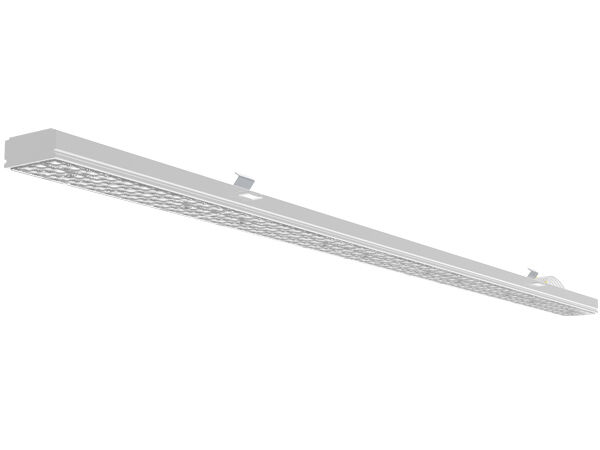

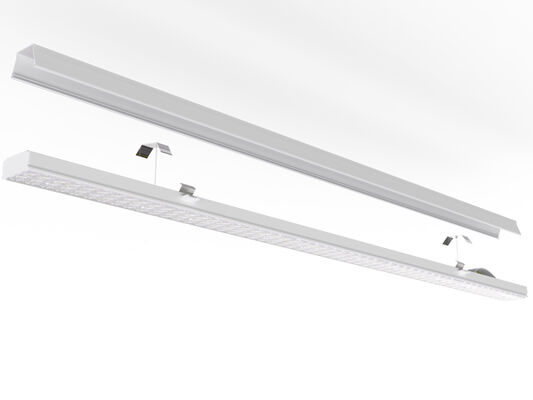

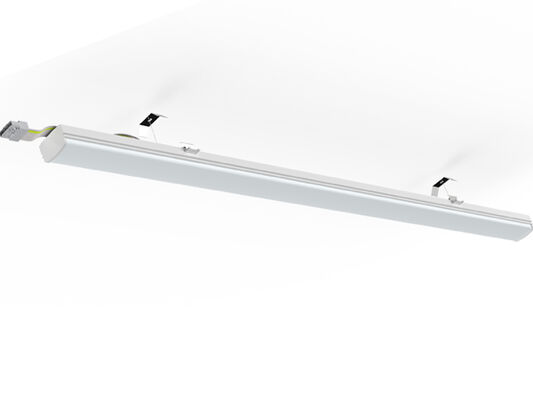

وحدة التحديث الخطي Click-fast 75W DIP القابلة للتبديل DIP مصممة لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية

تم تطوير وحدة التحديث الخطي RM5 لاستبدال تركيبات الإضاءة الفلورية T5/T8 الحالية على أنظمة السكك الحديدية.

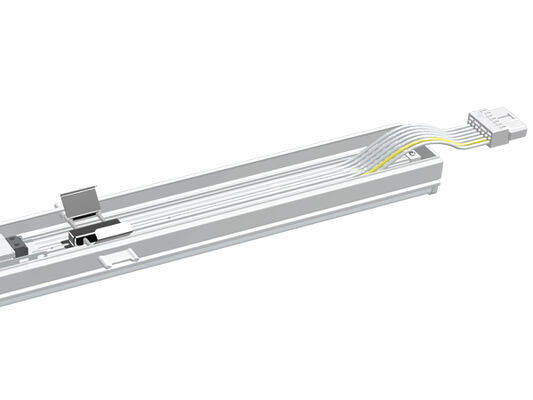

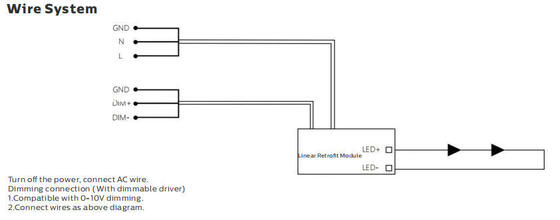

بالنسبة لتركيبات الإضاءة الفلورية التقليدية، يمكن فصل الأسلاك الأصلية في سكة الجذع، وتم تصميم كابل الربط الداخلي داخل الوحدة عبر موصلات WAGO.
موصلات.
تعمل مع جميع أنظمة سكك الجذع المثبتة تقريبًا خلال الـ 25 عامًا الماضية، وهي حل تحديث مثالي لاستبدال مصابيح الفلورسنت القديمة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط T5/T8 مع وبدون عاكسات.
تركيب سريع، استبدال سهل بالنظام الحالي دون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات مادية على نظام الجذع الحالي، فقط قم بالتوصيل والتشغيل

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 0.5 واط 75 لومن مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتبديل؛
متوافق مع 95% من أنظمة الجذع الرائدة المثبتة خلال الـ 25 عامًا الماضية؛
حل تحديث مثالي لاستبدال مصابيح الفلورسنت T5/T8 الحالية 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط أو مصابيح LED مع وبدون عاكسات؛
خيارات بصريات 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات مادية على نظام الجذع الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان أمان مزدوج؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 @ 58,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

خيارات متاحة

مشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ
زوايا الشعاع: 30/60/90/110/مزدوج 25/25L/25R، 120 (مع غطاء PC) بصريات اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

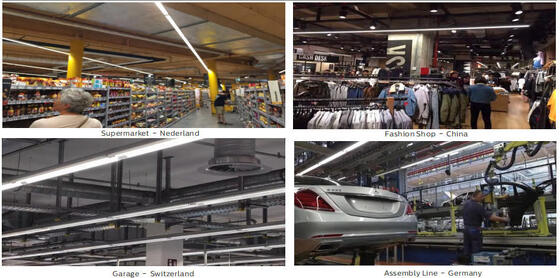

تطبيقات موصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

نظام عام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755

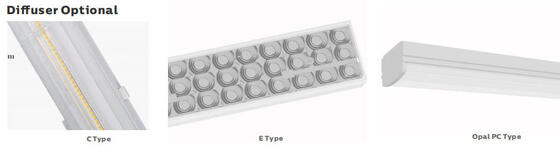

مادة الناشر	PC/PMMA مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
تحكم جماعي	مفتاح طور ثلاثي اختياري، يمكن تغيير L1 / L2 / L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم الإضاءة المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل الحراري السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	مشغل / عدسة مفتوحة / مغلقة ببرغي
مشغل	تيار ثابت مع قابلية تعديل الطاقة عبر مفتاح DIP، مدمج في وحدة الإضاءة، موصل مسبقًا
تحكم التعتيم	تشغيل/إيقاف \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (القسم الأقصى 4.0 مم²)
التركيب	استبدال مباشر

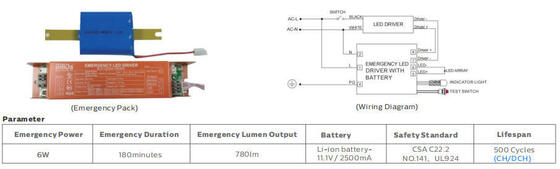

وظيفة ذكية	طوارئ

النظام الكهربائي

توصيل عبر الأسلاك	3x2.5 مم²/5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
جهد التيار الرئيسي	220~240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
عامل القدرة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	أقل من 10%
نوع الخرج	غير SELV (غير معزول)
عامل الوميض	أقل من 1%
مقياس الرؤية الوميضية (SVM)	أقل من 0.4
قابلية إدراك التأثيرات الوميضية (Pst)	أقل من 1
توصيل الطرف	تضمين توصيل حلقي، موصل WAGO 5/7 قطب

قوة وحدات الإضاءة	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra متاح لمؤشر تجسيد لوني أعلى)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	أقل من 5 (SDCMأقل من 3 اختياري)
UGR (4 ساعات، 8 ساعات)	24.9 (عرضي) 23.4 (طولي)

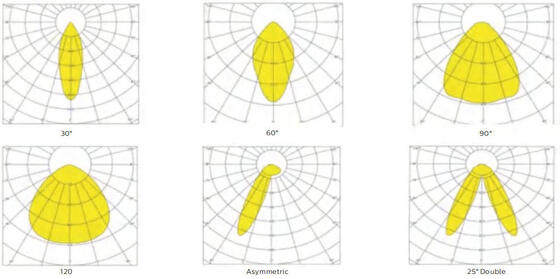

زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط عمر الإضاءة المفيد	100,000 ساعة (L80B10)
صيانة التدفق الضوئي عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160 لومن/واط (PROLine) اختياري

المنتج	وحدة تحديث خطي LED
الطاقة المقدرة	75 واط DIP (25~75 واط)
التدفق الضوئي عند 5000 كلفن، CRI>80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط وقت تشغيل LED المفيد L90B10	≥0.96
عمر التشغيل الاسمي المقدر (Tp<70 درجة مئوية)	حتى 100,000 ساعة
متوسط الوقت بين الأعطال للمشغل (MTBF)	500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)
مقاومة الاهتزاز	10~500 هرتز، 5G 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z
ضوضاء صوتية	أقل من 25 ديسيبل (مسافة 30 سم، تشغيل عادي)
ضمان	5 سنوات (قابل للتمديد حتى 7 سنوات)

شهادات

شهادة عالمية	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
توجيهات السلامة	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
توجيهات EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
توجيهات أخرى	IEC 62262 \| EN 13032-4 \| EN 62717 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تحمل التدفق الضوئي، تحمل الطاقة، وتحمل درجة حرارة اللون ±5%، 5000 كلفن و CRI>80.
* يتم فحص شعاع الإضاءة، وتوزيع شدة الضوء، وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* معلومات مفصلة حول التدفقات الضوئية والقوى للفهارس الفردية المشار إليها في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات المعطاة لدرجة حرارة محيطة = 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

قائمة الأنظمة المتوافقة

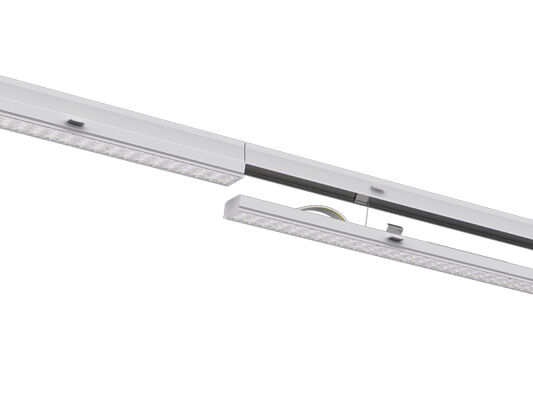

طرق التركيب

مواصفات التعبئة والتغليف

المنتج	صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون
وحدة تحديث خطي LED	لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم

تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب
يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك المصباح وفحصه بعناية، وأبلغ عن أي تلف واحتفظ بجميع مواد التعبئة إذا تعرض أي جزء للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!

بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدة التحديث الخطي) مسموح فقط بتطبيقها في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. لا يُسمح بأي تطبيق في بيئات قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لن تكون مضمونة.

قدرات الشركة

فريق محترف:خبرة تزيد عن 15 عامًا، مصنع خاص، فريق يضم أكثر من 10 مهندسين، قدرة إنتاجية قوية ونظام إدارة جودة
علامة تجارية موثوقة:تعاون مستقر طويل الأمد مع عملاء أوروبا، مستودع في هولندا لخدمة أفضل
محاكاة DIALux:يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80

معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س 1: ما هو الضمان لمصباح TB7 LED الأنبوبي؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س 2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. معلومات البنك متوفرة في الفاتورة الأولية.

س 3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد اللون الأعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد اللون القياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س 4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات الإضاءة الكاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س 5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يوصى بالشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س 6: هل يمكننا الحصول على دعم إذا كان لدينا موقع سوق خاص بنا؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقترح اقتراحات مفيدة لإيجاد أفضل حل لك.

س 7: ما هي وظائف التعتيم المتاحة؟

ج: تتوفر وظائف DALI، PIR، 1-10V للتعتيم. يتوفر مستشعر ضوء النهار المدمج لخيارات التحكم الذكي.

س 8: ما هي تطبيقات مصباح TB7 LED الأنبوبي الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات حظائر الحيوانات؛ أماكن غسيل السيارات؛ المواقع الخارجية والداخلية.
