Name: وحدة إضاءة خطية LED عالمية قابلة للتحويل بقدرة 75 وات DIP سريعة النقر مع 160LPW لاستبدال الفلورسنت T5/T8 مع زاوية شعاع 30°/60°/90°/110°/مزدوجة 25°/25° L/25° R اختيارية
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-RM075D-NN8XX-05WH-PEEUXX01
Price: قابل للتفاوض USD
Availability: InStock

منزل المنتجات حل مخصص

وحدة إضاءة خطية LED عالمية قابلة للتحويل بقدرة 75 وات DIP سريعة النقر مع 160LPW لاستبدال الفلورسنت T5/T8 مع زاوية شعاع 30°/60°/90°/110°/مزدوجة 25°/25° L/25° R اختيارية

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	DUALRAYS/OEM/ODM/OBM Optional
إصدار الشهادات:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
رقم الموديل:	DR-RM075D-NN8XX-05WH-PEEUXX01
الوثيقة:	DUALRAYS LIGHTING Catalogue...26.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية:	9 قطع
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	OEM/ODM/OBM Pakcgae أو حزمة محايدة اختيارية
وقت التسليم:	5-15 يوم عمل
شروط الدفع:	ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض:	50,000 قطعة/شهر

اتصل

مفصلة وصف المنتج

القوة المقدرة:	75 واط تراجع (25 ~ 75 واط)	تطبيق:	منافذ البيع بالتجزئة واسعة النطاق، القاعات الصناعية، مساحات المستودعات، قاعات المصانع
تصميم قابل للربط:	مع موصل WAGO ذو 5/7 قطب للاتصال المتعدد	يعتم:	دالي/1-10 فولت
L80:	> 50000 ساعة	دخول الكابل:	H05RN-F 32.5 مم2 \| H05RN-F 52.5 مم2 (القسم الأقصى 4.0 مم2)
من خلال الأسلاك:	3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 سلك يعتم كحامل	الجهد الرئيسي:	220 ~ 240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
إبراز:	وحدة إضاءة LED بقوة 75 واط , بديل T5/T8 قابل للتبديل عبر مفتاح DIP , وحدة LED خطية بقوة 160 لومن/واط

وحدة الإضاءة الخطية LED القابلة للتحويل DIP بقوة 75 واط من Click-fast مع 160LPW لاستبدال مصابيح الفلورسنت T5/T8 بزاوية شعاع اختيارية 30 درجة/60 درجة/90 درجة/110 درجة/مزدوجة 25 درجة/25 درجة يسار/25 درجة يمين

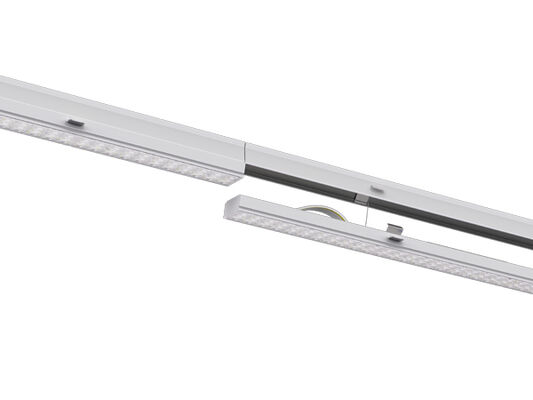

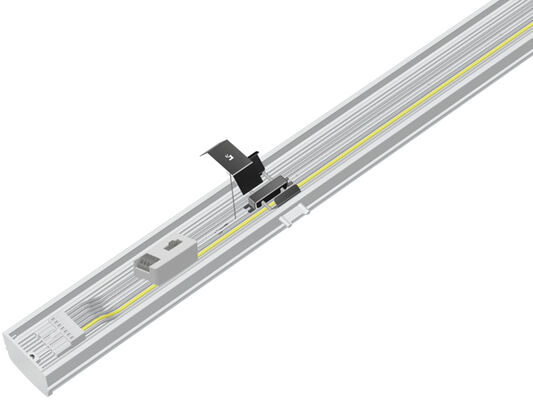

تم تطوير وحدة التحديث الخطي RM5 لاستبدال تركيبات إضاءة الفلورسنت T5/T8 الحالية على أنظمة السكك الحديدية.

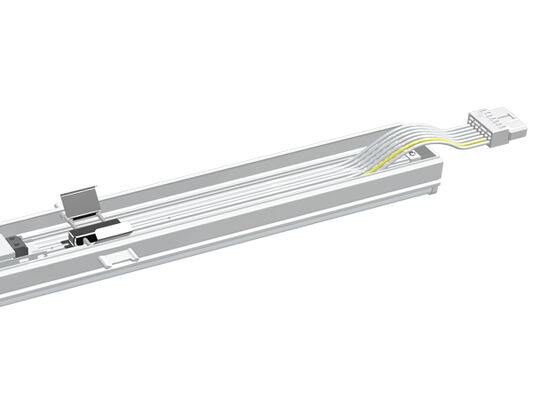

بالنسبة لتركيبات إضاءة الفلورسنت التقليدية، يمكن تثبيت الأسلاك الأصلية في السكة الناقلة، وتم تصميم الكابل القابل للتوصيل داخل الوحدة عبر موصلات WAGO.
موصلات.
يعمل مع جميع أنظمة السكك الحديدية الناقلة المثبتة تقريبًا في الـ 25 عامًا الماضية، وهو حل تحديث مثالي لاستبدال مصابيح الفلورسنت القديمة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط T5/T8 مع وبدون عاكسات.

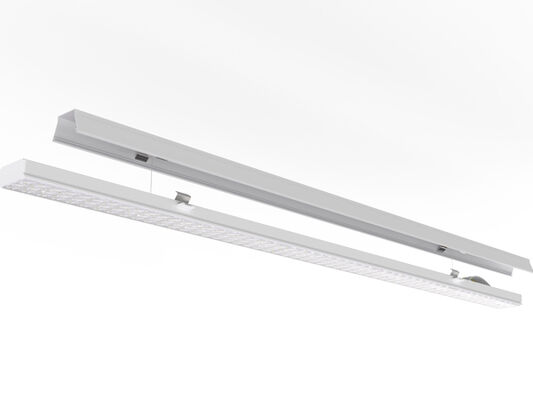

تركيب سريع، استبدال سهل بالنظام الناقل الحالي بدون أدوات في غضون 40 ثانية.
لا يلزم إجراء أي تعديلات مادية على النظام الناقل الحالي، فقط قم بالتوصيل والتشغيل

الميزات والمواصفات الرئيسية

مصابيح LED عالية السطوع SMD2835 بقوة 0.5 واط 75 لومن مشغل TRIDONIC/PHILIPS/BOKE مع مفتاح DIP قابل للتحويل؛
متوافق مع 95% من أنظمة السكك الحديدية الناقلة الرائدة المثبتة في الـ 25 عامًا الماضية؛
حل تحديث مثالي لاستبدال مصابيح الفلورسنت T5/T8 الحالية بقوة 2 × 36 واط، 1 × 58 واط، و 2 × 58 واط أو أنابيب LED مع وبدون عاكسات؛
30/60/90/110/مزدوج 25/25 يسار/25 يمين، 120 (مع غطاء PC) بصريات اختيارية؛
حماية IP40/IK08؛
لا يلزم إجراء أي تعديلات مادية على النظام الناقل الحالي؛
سلسلة أمان محفوظة لتوفير تكاليف العمالة وضمان سلامة مزدوجة؛
تحكم ذكي متنوع: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ؛
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛
عمر افتراضي L80/B10 @ 58,000 ساعة؛
التخصيص متاح للمشاريع الخاصة؛

خيارات متاحة

مشغل: مشغل TRIDONIC / PHILIPS / BOKE غير SELV
وحدات التحكم والتعتيم: 1-10 فولت، DALI، مستشعر الحركة، مستشعر ضوء النهار، Zigbee والطوارئ

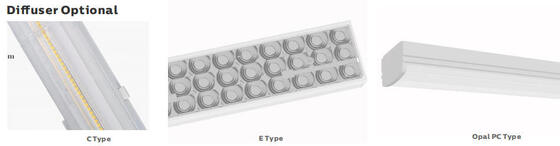

زوايا الشعاع: 30/60/90/110/مزدوج 25/25 يسار/25 يمين، 120 (مع غطاء PC) بصريات اختيارية
طور أحادي (L/N/E) أو طور ثلاثي (L1/L2/L3/N/FG) اختياري؛

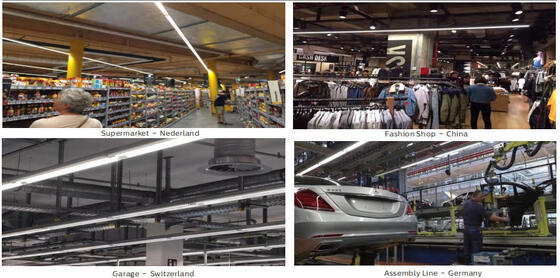

تطبيقات موصى بها

منافذ البيع بالتجزئة واسعة النطاق؛
قاعات صناعية؛
مساحات المستودعات؛
قاعات المصانع؛
تطبيقات أخرى شبه صناعية؛

المواصفات الفنية

النظام العام

مادة الهيكل	ألومنيوم مبثوق وفقًا لمعيار EN755
مادة الناشر	بولي كربونات/بولي ميثيل ميثاكريلات مبثوق وفقًا لمعيار UNE-EN ISO 21305-1:2020، مرشح الأشعة فوق البنفسجية مشروط (IK10)
لون الهيكل	أبيض (RAL9016)، ألوان أخرى اختيارية
التحكم الجماعي	طور ثلاثي قابل للتحويل اختياري، يمكن تغيير L1 /L2 /L3 بواسطة مفتاح DIP
تبديد حرارة LED	من خلال جسم المصباح المصنوع من الألومنيوم 6063 بدون زعانف، بدون سوائل موصلة. تبديد الحمل الحراري السلبي يضمن الاتصال الحراري بوحدات LED من خلال معجون لحام خالٍ من الرصاص عالي التوصيل
نوع المصباح	LED قابل للاستبدال
مخرج الضوء	مباشر
ارتفاع التركيب الموصى به	2 - 12 متر
الصيانة	المشغل / العدسة مفتوحة / مغلقة ببرغي
المشغل	تيار ثابت مع طاقة قابلة للتعديل عبر مفتاح DIP، مدمج في المصباح، موصل مسبقًا
التحكم في التعتيم	تشغيل/إيقاف \| تعتيم 1-10 فولت \| DALI-2 \| شبكة \| Zigbee \| Casambi
تصنيف IP	IP40
تصنيف IK	IK08
فئة الحماية	الفئة الأولى
سلك متوهج	850 درجة مئوية (أقل من 30 ثانية)
مدخل الكابل	H05RN-F 32.5 مم² \| H05RN-F 52.5 مم² (القسم الأقصى 4.0 مم²)
التركيب	استبدال مباشر
وظيفة ذكية	الطوارئ

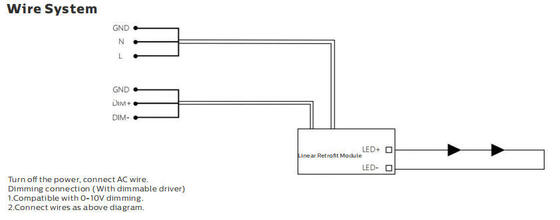

النظام الكهربائي

التوصيل عبر الأسلاك	3x2.5 مم²/5x2.5 مم² + سلك تعتيم 2x1.5 مم² كمعيار
الجهد الرئيسي	220~240 فولت تيار متردد/ 50/60 هرتز، 180-264 فولت تيار مستمر
عامل الطاقة (PF)	≥0.93
التشوه التوافقي الكلي (THD)	أقل من 10%
نوع الإخراج	غير SELV (غير معزول)
عامل الوميض	أقل من 1%
مقياس الرؤية الوميضية (SVM)	أقل من 0.4
إدراك التأثيرات الوميضية (Pst)	أقل من 1

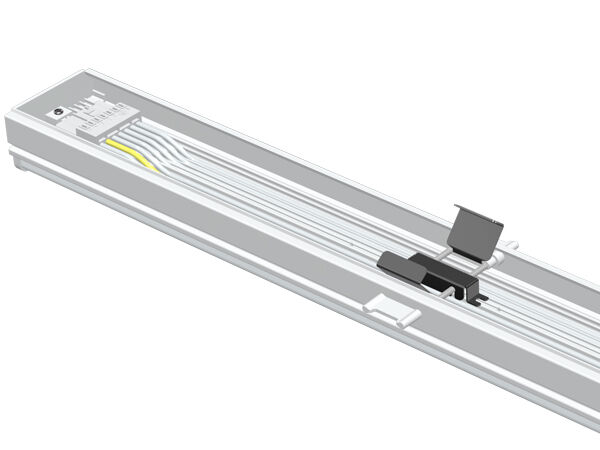

توصيل الطرف	تضمين الأسلاك المتدفقة، موصل WAGO ذو 5/7 قطب

قوة المصابيح	B10A	B16A	C10A	C16A
75 واط	18	29	26	42

نظام القياس الضوئي

مصابيح LED	SMD2835 (0.5 واط)
درجة حرارة اللون المترابطة (CCT)	درجة حرارة لون واحدة (3000 كلفن \| 4000 كلفن \| 5000 كلفن \| 5700 كلفن \| 6500 كلفن) 3 درجات حرارة لون اختيارية (3000-4000-5000 كلفن \| 3000-4500-6000 كلفن \| 4000-5000-6000 كلفن للاختيار)
مؤشر تجسيد اللون (CRI)	>80Ra قياسي (>90Ra لمؤشر تجسيد اللون أعلى متاح)
السلامة الضوئية البيولوجية	RG0 (معفى من المخاطر)
فئة كفاءة الطاقة (EEC)	A++
انحراف معياري لمطابقة الألوان (SDCM)	أقل من 5 (SDCMأقل من 3 اختياري)
UGR (4 ساعات، 8 ساعات)	24.9 (عرضي) 23.4 (طولي)

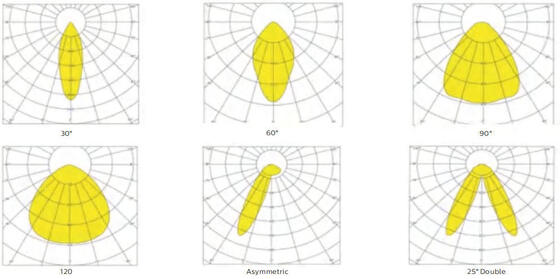

زاوية الشعاع	30 درجة \| 60 درجة \| 90 درجة \| 120 درجة \| غير متماثل 25 درجة يسار \| غير متماثل 25 درجة يمين \| 25 درجة مزدوج
متوسط عمر المصباح المفيد	100,000 ساعة (L80B10)
الحفاظ على التدفق الضوئي عند نهاية العمر الافتراضي	>70%
كفاءة الإضاءة	160LPW (PROLine) اختياري

المنتج	وحدة تحديث LED خطية
الطاقة المقدرة	75 واط DIP (25~75 واط)
التدفق الضوئي المُسلم @ 5000 كلفن، CRI>80 (PRO)	بحد أقصى 12,000 لومن

ظروف التشغيل

درجة حرارة / رطوبة التشغيل	-20 ~ +50 درجة مئوية (-4 درجة فهرنهايت ~ 122 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
درجة حرارة / رطوبة التخزين	-40 ~ +60 درجة مئوية (-40 درجة فهرنهايت ~ 140 درجة فهرنهايت) / 5~85% رطوبة نسبية، غير مكثف
متوسط وقت استخدام LED L90B10	≥0.96
عمر افتراضي اسمي مقدر (Tp<70 درجة مئوية)	حتى 100,000 ساعة
متوسط وقت التشغيل للمشغل (MTBF)	500,000 ساعة، MIL-HDBK-217F (25 درجة مئوية)
مقاومة الاهتزاز	10~500 هرتز، 5 جرام 12 دقيقة / 1 دورة، فترة 72 دقيقة. كل محور على طول المحاور X، Y، Z
ضوضاء صوتية	أقل من 25 ديسيبل (مسافة 30 سم، تشغيل عادي)
الضمان	5 سنوات (قابل للتمديد حتى 7 سنوات)

الشهادات

شهادة عالمية	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR مدرج، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
توجيهات السلامة	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
توجيهات EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
توجيهات أخرى	IEC 62262 \| EN 13032-4 \| EN 62471 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تحمل التدفق الضوئي، تحمل الطاقة، وتحمل درجة حرارة اللون ±5%، 5000 كلفن و CRI>80.
* يتم فحص شعاع الإضاءة، وتوزيع شدة الضوء، وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة معايير EN13032 ومعيار LM-79.
* معلومات المنتج المحدثة وشروط الضمان العامة متاحة على موقعنا www.DUALRAYS.com
* تفاصيل التدفقات الضوئية والطاقات للمؤشرات الفردية موضحة في ورقة بيانات المنتج.
* قد تخضع القيم للتغيير بسبب تصنيف LED.
* المعلمات في ورقة البيانات معطاة لدرجة حرارة محيطة 25 درجة مئوية، بناءً على 4000 كلفن/80Ra، كفاءة أعلى بنسبة 10% مع 70Ra

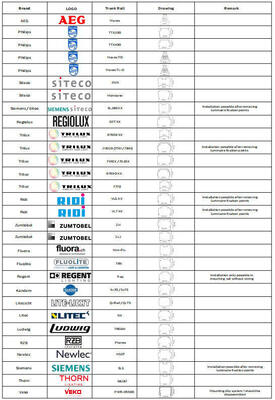

قائمة الأنظمة المتوافقة

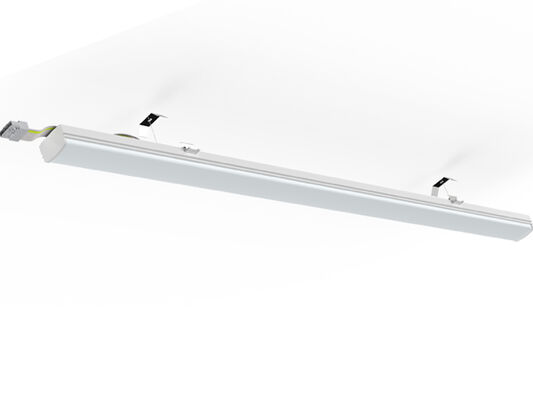

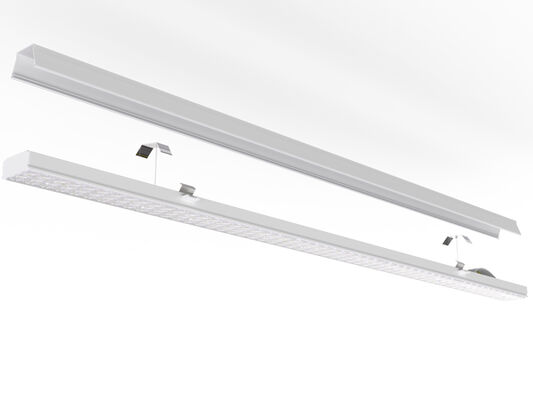

طرق التركيب

مواصفات التعبئة

المنتج	صندوق داخلي	كرتون خارجي	الكمية / الكرتون	الوزن الصافي للوحدة	الوزن الإجمالي / الكرتون
وحدة تحديث LED خطية	لا شيء	1500x270x320 مم	8 قطع	2.3 كجم	21.8 كجم

تعليمات التركيب والسلامة

لتجنب الصدمة الكهربائية، تأكد من فصل مصدر الطاقة قبل التركيب
يجب تركيب وتشغيل المصباح بواسطة كهربائي مؤهل أو فني وفقًا لقانون الكهرباء الوطني والقوانين المحلية المعمول بها
قم بفك وتفحص المصباح بعناية، وأبلغ عن أي تلف واحفظ جميع مواد التعبئة إذا تعرض أي جزء للتلف أثناء النقل
إذا كان المصباح تالفًا، فلا تستخدمه!

بيان الشركة المصنعة

وفقًا للمعيار الدولي لمصابيح LED، تدعي DUALRAYS رسميًا أن منتجات سلسلة مصابيح LED الخطية من DUALRAYS (وحدة التحديث الخطية) مسموح فقط بتطبيقها في البيئات الداخلية أو شبه الخارجية المحايدة. تلتزم DUALRAYS بضمان كامل للمنتجات. أي تطبيق في بيئة قاسية بما في ذلك درجات الحرارة العالية/المنخفضة، الرطوبة العالية، الملوحة العالية، الأمونيا العالية، إلخ، غير مسموح به دون تأكيد رسمي من الشركة المصنعة. في حالة حدوث أي سوء استخدام، فإن سياسة الضمان لم تعد مضمونة.

قدرات الشركة

فريق محترف:خبرة تزيد عن 15 عامًا، مصنع خاص، فريق يضم أكثر من 10 مهندسين، قدرة إنتاجية قوية ونظام إدارة جودة
علامة تجارية موثوقة:تعاون مستقر طويل الأمد مع عملاء أوروبا، مستودع في هولندا لخدمة أفضل
محاكاة DIALux:يقدم فريق الهندسة لدينا خدمات محاكاة بناءً على معلمات التطبيق الخاصة بك
معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE، RoHS مع شهادات TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80

معلومات الشحن

للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول. للطلبات العاجلة، نقترح الشحن الجوي إلى المطار بالإضافة إلى تسليم شريك الشحن لدينا إلى باب منزلك.

أسئلة متكررة

س 1: ما هو الضمان لمصباح TB7 LED الأنبوبي؟

ج: ضمان لمدة 5 سنوات. إذا حدثت أي مشاكل جودة من جانبنا خلال هذه الفترة، فسنغطي تكاليف الشحن والاستبدال.

س 2: ما هي طرق الدفع التي تقبلونها؟

ج: نقبل طرق دفع متعددة بما في ذلك Western Union، PayPal، T/T، L/C. الدفع القياسي للطلبات الكبيرة هو T/T: 30% مقدمًا، 70% رصيد قبل الشحن. يتم تقديم معلومات البنك في الفاتورة الأولية.

س 3: ما هو مؤشر تجسيد اللون (CRI)؟

ج: يشير مؤشر تجسيد اللون (CRI) إلى مدى دقة ظهور الألوان تحت الضوء. يوفر مؤشر تجسيد اللون الأعلى دقة ألوان أفضل بتكلفة أعلى. مؤشر تجسيد اللون القياسي هو >80Ra، مع توفر 90Ra بتكلفة أعلى.

س 4: هل يمكنني شراء الهيكل فقط بشكل منفصل؟

ج: نحن نقدم فقط تركيبات مصابيح كاملة، ولكن خيارات SKD/CKD (شبه مفككة/مفككة بالكامل) متاحة.

س 5: هل هناك تكلفة شحن رخيصة للاستيراد إلى بلدنا؟

ج: للطلبات الصغيرة، يوصى بالشحن السريع. للطلبات الكبيرة، الشحن البحري أو بالقطار (وجهة أوروبا) هو الأكثر فعالية من حيث التكلفة. للطلبات العاجلة، يُقترح الشحن الجوي إلى المطار بالإضافة إلى خدمة التوصيل.

س 6: هل يمكننا الحصول على دعم إذا كان لدينا موقع سوق خاص بنا؟

ج: يرجى إبلاغنا بمتطلبات السوق التفصيلية الخاصة بك. سنناقش ونقترح اقتراحات مفيدة لإيجاد أفضل حل لك.

س 7: ما هي وظائف التعتيم المتاحة؟

ج: تتوفر وظائف DALI، PIR، 1-10V للتعتيم. يتوفر مستشعر ضوء النهار مدمج لخيارات التحكم الذكي.

س 8: ما هي تطبيقات مصباح TB7 LED الأنبوبي الخاص بك؟

ج: تشمل التطبيقات: استبدال مصابيح الفلورسنت NCF؛ مصانع تجهيز الأغذية؛ المنشآت الكيميائية؛ مستودعات الحيوانات؛ أماكن غسيل السيارات؛ المواقع الخارجية والداخلية.

معلومات الاتصال
مرحبًا بكم في الاتصال بنا لمزيد من المعلومات. تفضل بزيارة موقعنا الرسمي www.DUALRAYS.com أو راسلنا عبر البريد الإلكتروني على info@DUALRAYS.com للحصول على أحدث المعلومات والدعم.

تعرف على المزيد حول DUALRAYS

شكرًا لاختيارك مصابيح DUALRAYS LED. نعتبر الجودة فلسفتنا التسويقية الأساسية في تصميم وتعبئة جميع منتجاتنا. نعلن أن جميع المنتجات تم اختبارها بشكل احترافي وتتوافق مع معايير جودة صارمة. يدعم فريق خدمة ما بعد البيع المحترف لدينا عملائنا. إذا واجهت أي مشاكل جودة ناتجة عن عيوب المنتج خلال فترة الضمان، فاتصل بنا بحرية. عند التأكيد من قبل قسم مراقبة الجودة لدينا، سنقوم على الفور بتبديل أو صيانة المنتجات مجانًا. شركة Shenzhen Dualrays Optoelectronics Co., LIMITED تخدمك بكل إخلاص!
