إضاءة مضاعفة MTB6 LED Marine Tubular Light IP66 IP69K IK10 حماية مصنوعة من مواد عالية الجودة غير السامة - PMMA ، البوليكاربونات ، والصلب المقاوم للصدأ 304/316

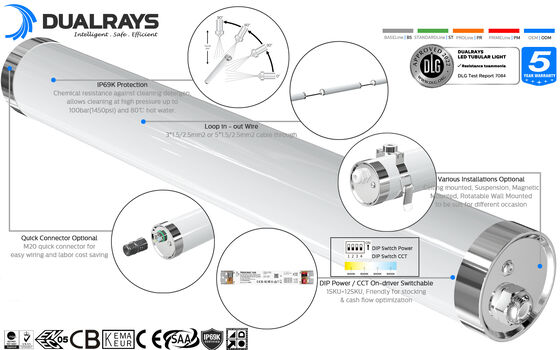

مصباح MTB6 LED Marine Tubular Light مصنوع من مواد عالية الجودة غير السامة - PMMA ، البوليكربونات ، والصلب المقاوم للصدأ 304/316 وبالتالي تلبية حماية IP66 و IP69K و IK10
المتطلبات.
المصباح مضاد للماء ومصمم للعمل في المناطق المعرضة للرطوبة بسبب بنيته القوية للغاية ، المقاومة للتآكل والمياه.
مع دخول كابل في نهاية واحدة، يتم تثبيته مع اثنين من مشابك الربيع التي يتم بسهولة شق على الطرفين من الأنابيب.
يمكن تثبيت المصباح في أي مكان على الجدران المعدنية أو السقف مع المسامير أو مع حاملات مغناطيسية ، كل منها يحتوي على قوة سحب تصل إلى 5 كجم.
الميزات الرئيسية والمواصفات
- مصابيح LED عالية السطوع SAN'AN SMD2835 مع LIFUD/BOKE/AGT High PF Flicker-free Driver
- تعديل طاقة مفتاح DIP اختياري
- يتحمل ضغط الماء 100بار (1450psi) ودرجات الحرارة تصل إلى 80 درجة مئوية
- IP69K PMMA IK06 مكافحة الأمونيا / الأشعة فوق البنفسجية و PC IK10 حماية ضد الأشعة فوق البنفسجية
- زوايا الأشعة المتعددة: 120 درجة / 200 درجة / 280 درجة / 360 درجة اختيارية
- سلك واحد أو مزدوج قابل للاتصال اختياري
- تثبيت متعدد الاستخدامات: تعليق، تركيب الجدار، حامل مغناطيسي
- خيارات التحكم الذكية: 1-10 فولت، دالي، مستشعر الحركة، مستشعر الضوء النهاري، زيغبي والطوارئ
- لا انبعاثات الأشعة فوق البنفسجية أو الأشعة تحت البنفسجية، خالية تماما من الزئبق
- L80/B10 @ 61000 ساعة من العمر
- تخصيص متاح للمشاريع الخاصة
الخيارات المتاحة
- سائق: TRIDONIC / BOKE سائق غير ذاتي
- أجهزة التحكم والتخفيف: 1-10 فولت، دالي، مستشعر الحركة، مستشعر الضوء النهاري، زيغبي والطوارئ
- زوايا الشعاع: 120 درجة / 200 درجة / 280 درجة / 360 درجة اختيارية
- التثبيت: التعليق، التثبيت الجداري، حامل مغناطيسي
- المواد: PC/PMMA اختياري
التطبيقات الموصى بها
- المرفأات
- الممرات
- السلالم
- أماكن العمل الرطبة الأخرى
- المواقع الخارجية والداخلية
المواصفات التقنية
النظام العام
| مواد السكن |
PC/PMMA المطحونة وفقًا لمعيار UNE-EN ISO 21305-1: 2020 ، مرشح الأشعة فوق البنفسجية مشروط (IK10) |
| مادة المنتشر |
PC/PMMA المطحونة وفقًا لمعيار UNE-EN ISO 21305-1: 2020 ، مرشح الأشعة فوق البنفسجية مشروط (IK10) |
| لون المقصورة |
الأبيض (RAL9016) ، الألوان الأخرى اختيارية |
| أغطية الختم |
رغوة السيليكون |
| مصابيح LED التبديد الحراري |
من خلال جسم مصباح 6063 AL بدون أجنحة ، دون سوائل موصلة. تبديد الحمل السلبي يضمن الاتصال الحراري مع وحدات LED من خلال موصلة عالية |
| مكافحة التكثيف |
صمام موازنة الضغط لضمان إطلاق الرطوبة ، وتجنب التكثيف والحفاظ على ضيق IP |
| أنهي |
رذاذ كهربائي وتعزيزه في الفرن مقاوم للتآكل |
| الارتفاع الموصى به |
2 - 8 أمتار |
| الصيانة |
الغطاء النهائي مع المسمار للتثبيت |
| السائق |
التيار المستمر، مدمج في مصباح، سلكي مسبق |
| التحكم في الضبابية |
تشغيل و إيقاف 1-10 فولت التخفيف DALI-2 Mesh Zigbee Casambi |
| تصنيف الملكية الفكرية |
IP67 / IP69K |
| تقييم IK |
IK10 |
| فئة الحماية |
الفئة 1 |
| السلك المتوهج |
850 درجة مئوية (أقل من 30 درجة) |
| الغدة الحبلية |
غدة الكابلات M20 (النيلون أو SS304/316 غدة الكابلات اختياري) |
| التثبيت |
مثبتة على السقف مرفوعة مغناطيسية مثبتة على الحائط قابل للدوران |
| وظيفة ذكية |
جهاز استشعار PIR جهاز استشعار الميكروويف حالة الطوارئ |
النظام الكهربائي
| أسلاك عبر |
3×1.5ملم مربع 5×1.5ملم مربع 3×2.5ملم مربع 5×2.5ملم مربع الأسلاك من خلال الخيار |
| الجهد الرئيسي |
220~240VAC/ 50/60Hz، 180-264VDC |
| عامل الطاقة (PF) |
≥0.96 |
| التشوه الهارموني الكلي (THD) |
< 10% |
| نوع الإخراج |
غير SELV (غير معزول) |
| عامل التلميع |
< 1% |
| قياس الرؤية الستروبوسكوبية (SVM) |
<0.4 |
| إدراك الآثار الشريحة (Pst) |
< 1 |
| اتصال المحطة |
غطاء نهاية سريع من أجل تسهيل التوصيل |
| طاقة المصابيح |
B10A |
B16A |
C10A |
C16A |
| 20 واط |
70 |
110 |
98 |
158 |
| 30 واط |
46 |
74 |
66 |
104 |
| 40 واط |
35 |
55 |
49 |
78 |
| 50 واط |
28 |
44 |
39 |
62 |
| 60 واط |
23 |
37 |
34 |
52 |
نظام القياس الضوئي
| مصابيح LED |
SMD2835 (1W) |
| CCT (درجة حرارة اللون المرتبطة) |
واحد CCT (3000K ∙ 4000K ∙ 5000K ∙ 5700K ∙ 6500K) |
| CRI (مؤشر تقديم الألوان) |
> 80Ra للقياسية (> 90Ra لمستوى CRI أعلى متاح) |
| السلامة الفوتوبيولوجية |
RG0 (معفاة من المخاطر) |
| EEC (فئة كفاءة الطاقة) |
A++ |
| SDCM (الابتعاد القياسي لمطابقة الألوان) |
< 5 (SDCM < 3 اختياري) |
| UGR (4H، 8H) |
24.9 (عبر) 23.4 (طوليا) |
| زاوية الشعاع |
120 درجة 280 درجة 360 درجة اختياري |
| متوسط عمر المصابيح المفيدة |
61،000 ساعة (L80B10) |
| صيانة الضوء في e.o.l. |
> 70% |
| كفاءة الضوء |
130LPW (PROLine) ∙ 160LPW (PRIMELine) اختياري |
| الطول |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| الطاقة المسجلة |
20 واط |
30 واط |
30 واط |
| الضوء المقدمة @ 5000K، CRI>80 (PRO) |
2600ملم |
3900 ملليمتر |
3900 ملليمتر |
| الضوء المقدمة @ 5000K، CRI>80 (PRIME) |
3200ملم |
4800ملم |
4800ملم |
أوضاع العملية
| درجة الحرارة / الرطوبة |
-20~ +60°C (-4°F ~ 140°F) / 5~ 85% RH، غير مكثفة |
| درجة حرارة التخزين / الرطوبة |
-40~ +80°C (-40°F ~ 176°F) / 5~ 85% RH، غير مكثفة |
| متوسط وقت استخدام المصابيح L90B10 |
≥0.96 |
| العمر الاسمي (Tp <70°C) |
حتى 100000 ساعة |
| السائق MTBF |
500،000H ، MIL-HDBK-217F ((25 درجة مئوية) |
| مقاومة للهزات |
10 ~ 500 هرتز، 5G 12 دقيقة / 1 دورة، فترة لمدة 72 دقيقة. كل على طول محاور X، Y، Z |
| الضوضاء الصوتية |
< 25 ديسيبل (بعد 30 سم، تشغيل طبيعي) |
| الضمان |
5 سنوات |
الشهادات
| الشهادة العالمية |
ENEC CE RoHS علامة D KEMA-KEUR مدرجة في القائمة SAA C-Tick RCM CB ETL/CETL DLC Premium |
| التوجيهات الأمنية |
EN 60598-1 -- EN 60598-2-3 -- EN 62493 -- |
| توجيهات EMC |
إننا نريد أن نكون أكثر إثارة للاهتمام. |
| توجيهات أخرى |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* تحمل التدفق الضوئي ، تحمل الطاقة وتحمل درجة حرارة اللون ± 5٪ ، 5000K و CRI > 80.
* تم فحص شعاع الإضاءة وتوزيع كثافة الضوء وكفاءة الضوء وفقًا لمعيار EN ISO 17025:2005 لسلسلة المعايير EN13032 والمعيار LM-79.
* معلومات المنتج الحديثة وشروط الضمان العامة متوفرة على موقعنا www.DUALRAYS.com
* المعلومات التفصيلية عن تدفقات الضوء والقوى للكشف عن المؤشرات الفردية المشار إليها في ورقة بيانات المنتج.
* قد تتغير القيم بسبب إيقاف LED.
* المعلمات في ورقة البيانات المقدمة لـ Ta = 25 °C ، بناءً على 4000K / 80Ra ، 10٪ أعلى كفاءة مع 70Ra
طرق التثبيت
سقف مثبت
حفر فتحة في السقف، واصلاح المسمار في السقف بمسمار، اضغط على المصباح بيدك بقوة
تعليق
حفر ثقب المسمار على السقف. اضغط على المصباح باليد بقوة. تثبيت وتثبيت خطاف التثبيت في السقف والشريط، ثم ضبط طول مجموعات التعليق.
تركيبات السقف المفتوحة
حفر فتحة في السقف، اضغط على المصباح بالشرائط، قم بتحويل الزاوية عند الطلب
التثبيت المغناطيسي
إزالة 2PCS مشابك مع حلقات مغناطيسية من حزمة المكون. اضغط في المصباح مع المشابك المغناطيسية مع اليد بقوة.Co) أو السطح السطحية لأجسام سبائك كما هو مطلوب.
الاتصال القابل للربط
مواصفات التعبئة
| الطول/ملم |
الصندوق الداخلي |
علبة خارجية |
كمية السنوات / CTN |
الوحدة NW |
G.W/كرتون |
| 600 |
733x93x93ملم |
748x294x304ملم |
9PCS |
1.4 كجم |
13.2 كجم |
| 1200 |
1333x93x93ملم |
1348x294x304ملم |
9PCS |
2.1 كجم |
19.8 كجم |
| 1500 |
1633x93x93ملم |
1648x294x304ملم |
9PCS |
2.8 كجم |
26.4 كجم |
تعليمات التثبيت والسلامة
- لتجنب الصدمة الكهربائية، تأكد من إغلاق إمدادات الطاقة قبل التثبيت
- يجب أن يتم تركيب المصباح وتشغيله من قبل كهربائي أو فني مؤهل وفقًا للقانون الوطني للكهرباء والقوانين المحلية المقابلة
- فك العبوة وفحص المصباح بعناية، وأبلغ عن أي تلف وحفظ جميع مواد التعبئة إذا كان أي جزء قد تلف أثناء النقل
- إذا كان المصباح تالفاً، فلا تستخدمه!
بيان المصنع
وفقًا للمعايير الدولية لمصابيح LED،تدعي DUALRAYS رسمياً أن منتجات سلسلة DUALRAYS LED Highbay Light (UFO Highbay) مسموح بها فقط بتطبيقها على بيئة محايدة داخلية أو نصف خارجية. تضمن دوالرايس ضمان كامل للمنتجات. أي تطبيق بيئة صعبة بما في ذلك درجة حرارة عالية / منخفضة، الرطوبة العالية، الملوحة العالية، عالية الأمونيا الخغير مسموح به بدون تأكيد رسمي من المصنعإذا حدث أي خطأ في التطبيق، سياسة الضمان لم تعد مضمونة.
قدرات الشركة
- فريق محترف:خبرة > 15 سنة، مصنع خاص، > 10 فريق المهندسين، القدرة الإنتاجية القوية ونظام إدارة مراقبة الجودة
- العلامة التجارية الموثوق بها:تأسيس تعاون مستقر طويل الأجل مع العملاء الأوروبيين، مستودع في هولندا لتحسين الخدمة
- محاكاة " ديالكس "فريقنا الهندسي يوفر خدمات المحاكاة بناء على معايير تطبيقك
- معايير الجودة:جميع مصابيح LED تتوافق مع معايير CE و RoHS مع شهادات TUV و ENEC و VDE و SAA و C-Tick و LM79 و LM80
معلومات الشحن
بالنسبة للطلبات الصغيرة ، يوصى بالشحن السريع. بالنسبة للطلبات الكبيرة ، فإن الشحن البحري أو القطاري (مقصد أوروبا) هو الأكثر فعالية من حيث التكلفة ولكنه يستغرق وقتًا أطول.نقترح الشحن الجوي إلى المطار بالإضافة إلى شريكنا في الشحن.
